輸出高達2A且?guī)н^(guò)流保護的IGBT驅動光耦HCPL-316J
產品特點：
l????????可驅動IGBT最高為150A/1200V級
l???????? 光學隔離，帶故障反饋輸出
l???????? 16腳貼片封裝，CMOS/TTL兼容，500nS開關速度
l???????? ?軟關斷技術，集成過流，欠壓保護。
l???????? ?15-30V寬壓工作環境，-40-150度工作溫度

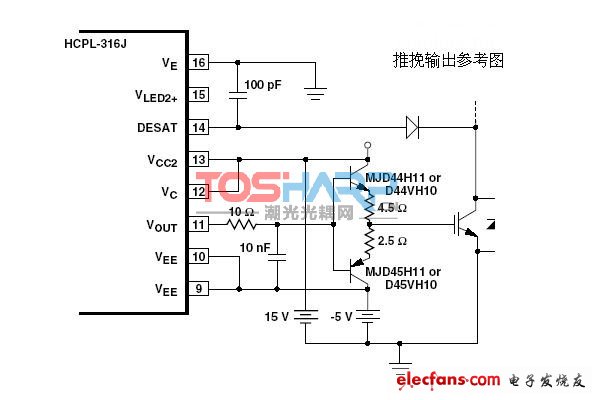

?????? 典型的IGBT驅動保護電路：

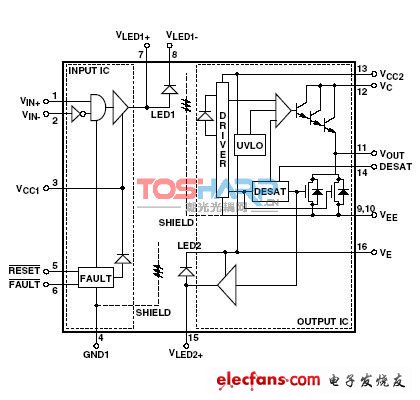

HCPL316J是一款簡單易用的智能型IGBT驅動光耦，集成了VCE飽和壓降檢測，欠壓鎖定，軟關斷以及隔離故障反饋。
?????
???? ?保護過程描述：
DESAT（飽和壓降檢測）：該端子時刻監視集電極與發射極的飽和電壓。
當檢測到電壓超過7V時，VOUT（輸出）端子電壓變低。
FAULT（故障輸出）為低，用戶CPU開始進入外中斷服務程序。
??????? 輸出控制描述：
??????? 輸出端子VOUT，FALUT受控于VIN，UVLO，DESAT的工作情況，HCPL316J可以使用VIN+，VIN-來定義是高電平或低電平有效。當?shù)碗娖接行r(shí)，VIN+必須保持為高電平VIN-為觸發信號端。一旦UVLO沒有使能，VOUT輸出則有效，14腳DESAT檢測端子為最高優先級，UVLO先要確認DESAT是否已經使能。下面表格幫助用戶理解工作過程：????
| ?VIN+ | ?VIN- | ?UVLO(VCC2-VE) | DESAT | ?????????????? 6腳故障輸出 | ???????????????? VOUT輸出 |
| 三態 | 三態 | ???????? 使能 | ?三態 | ??????????????????? 三態 | ???????????????????? 低電位 |
| 三態 | 三態 | ???????? 三態 | ?使能 | ?????????????????? 低電平 | ???????????????????? 低電位 |
| 低電平 | 三態 | ???????? 三態 | ?三態 | ??????????????????? 三態 | ???????????????????? 低電位 |
| 三態 | ?高電平 | ???????? 三態 | ?三態 | ??????????????????? 三態 | ???????????????????? 低電位 |
| 高電平 | ?低電平 | ???????? 不工作 | ?不工作 | ???????????????????? 高 | ????? 高電位，IGBT可以打開 |

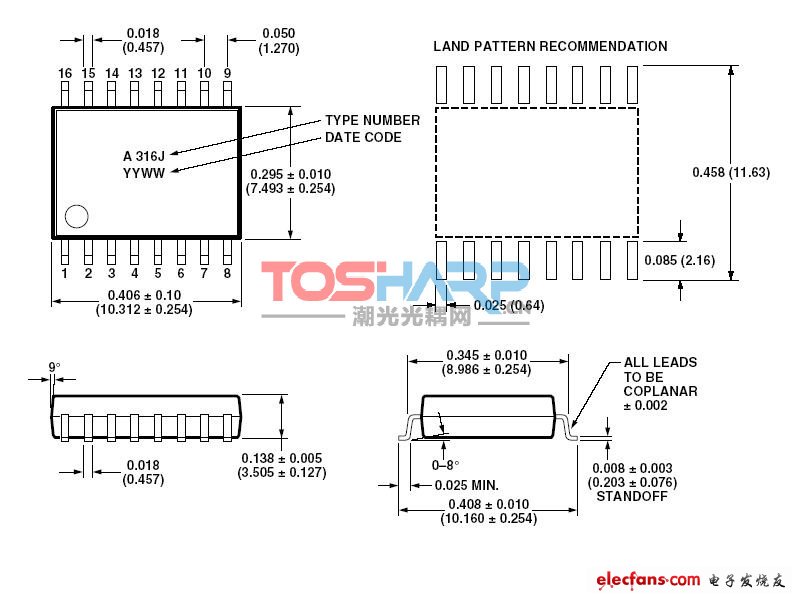

?? ???封裝視圖：
??
管腳描述：
| ? 管腳號 | ????????????????????????? 功能描述 | ?? 管腳號 | ?????????????????功能描述 |
| ????????? 1 | VIN+無相向信號觸發腳 | ????????????? 16 | VE,公共端（IGBT發射極），供電電源。 |
| ????????? 2 | VIN-反相信號觸發腳 | ????????????? 15 | VLED2，陽極。供測試使用。 |
| ????????? 3 | VCC1電源+ | ????????????? 14 | DESAT，過流信號輸入，當IGBT導通并且超過參考電壓7V時，F(xiàn)AULT信號會在5uS內由高變低。 |
| ????????? 4 | GND1電源地 | ????????????? 13 | VCC2，輸出電源+ |
| ????????? 5 | RESET，故障復位輸入，最小0.1uS低電平脈寬。不受UVLO影響。該腳有效不影響輸出。 | ????????????? 12 | vc，直接連VCC2 |
| ????????? 6 | FAULT，DESAT檢測到7V則故障輸出信號由高變低，（在5uS內），該信號保持低電平直到RESET電平也為低。該腳為開漏輸出，可以直接接到處理器外中斷。 | ????????????? 11 | VOUT,驅動輸出。 |
| ????????? 7 | LED+，陽極。供測試使用 | ????????????? 10 | 輸出電源 |
| ????????? 8 | LED-，接地 | ?????????????? 9 | 輸出電源 |
最大額定值：
| 參數 | 符號 | 最小值 | 最大值 | 單位 |
| 儲存溫度 | TS | -55 | 125 | ℃ |
| 工作溫度 | TA | -40 | 100 | ℃ |
| ???????????????????? ?輸出結溫 | ????????? ?TJ | ? | ?????????? 125? | ?????????? ℃ |
| 峰值電流輸出 | IP | ? | 2.5 | A |
| 故障輸出電流 | ?IFOULT | ? | 8.0 | mA |
| 電源供電正極 | ?VCC1 | -0.5? | 5.5 | V |
| 輸入信號電壓 | VIN+，VIN-，VRESET | -0.5? | 5.5 | V |
| 輸出供電電壓 | VCC2-VEE | -0.5? | 35 | V |
| ? 輸出負電壓 | VE-VEE | -0.5 | 15 | V |
| ? 輸出驅動電壓 | VOUT | -0.5 | VCC2 | V |
| ?DESAT電壓 | Vdesat | ?VE | VE+10 | V |
| ? 輸出功耗 | PO | ? | 600 | mW |
| 輸入功耗 | PI | ? | 150 | mW |
推薦工作條件：
| 參數 | 符號 | 最小值??? | ?最大值 | ? 單位 |
| ?工作溫度 | TA | -40 | 100 | ?℃ |
| 輸入側供電電壓 | VCC1 | 4.5? | 5.5 | V |
| 輸出 側總電壓 | VCC2-VEE | 15? | 35 | V |
| 輸出側負壓電壓 | VE-VEE | 0? | 15 | V |
| 輸出側正電壓 | VCC2-VE | 15? | 30（VE-VEE） | V |
| 集電極電壓 | VC | VEE+6? | VCC | V |
電氣特性：
| ?? 參數 | ??? 符號 | ? 最小值 | ?典型值 | ?最大值 | ??? 單位 |
| 低電平輸入電壓 | VIN+L，VIN-L，VRESET | ? | ? | ?????? 0.8 | ??????????? V |
| 輸入高電平電壓 | VIN+H，VIN-H，VRESET | ????? 2.0 | ? | ? | ??????????? V |
| 低電平輸入電流 | IN+L，I-L，IRESET | ???? -0.5 | ???? -0.4 | ? | ????????? mA |
| 故障低電平信號輸出電流 | IFAULT | ???? 5.0 | ???? 12 | ? | ????????? mA |
| 故障低高平信號輸出電流 | IFAULT | ???? -40 | ? | ? | ?????????? uA |
?開關特性：
| ?? 參數 | ??? 符號 | ?最小值 | ?典型值 | ?最大值 | ??? 單位 |
| 輸入到高電位輸出延時 | ?????? ?tPLH | ??? 0.10 | ??? 0.30 | ???? 0.50 | ??????? ?? uS |
| 輸入到低電位輸出延時 | ????? ? tPHL | ??? 0.10 | ??? 0.32 | ???? 0.50 | |
| 脈寬失真 | ????? ? PWD | ?? -0.3 | ?? 0.02 | ???? 0.30 | |
| 10%-90%上升時間 | ????? ??? ?tr | ? | ??? 0.1 | ? | |
| 90%-10%下降時間 | ???????? ? tf | ? | ??? 0.1 | ? | |

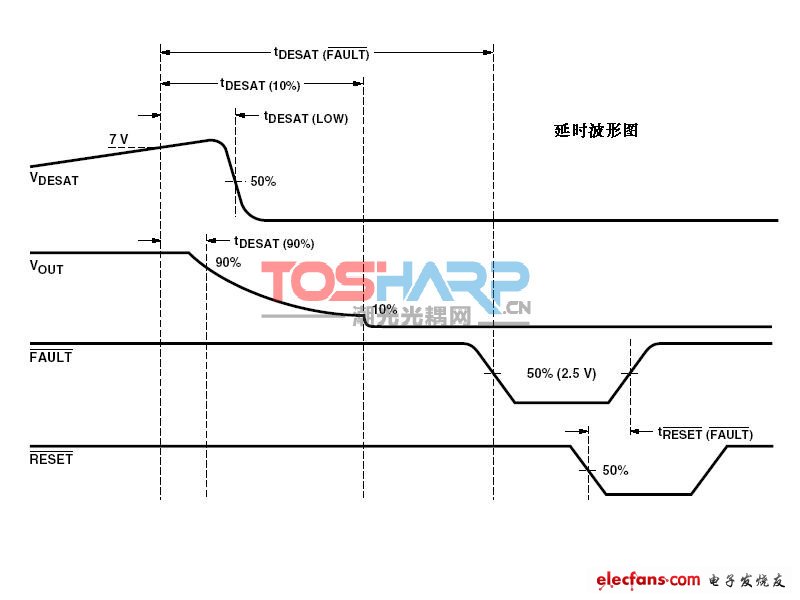

| DESAT到90%輸出延時 | ????????? tdesat90% | ? | ??? 0.3 | ???? 0.5 | |
| DESAT到10%輸出延時 | ?????? ? ?tdesat10% | ? | ??? 2.0 | ???? 3.0 | |
| DESAT到保護輸出延時 | ???????? ?tdesat(fault) | ?????? 3 | ???? 7 | ???? 20 | |
| 復位信號 | ????????? PWRESET | ?????? 0.1 | ? | ? | |
| UVLO到輸出高延時 | ????????? tuvlo on | ? | ??? 4.0 | ? | |
| UVLO到輸出低延時 | ??????? ? tuvlo off | ? | ??? 6.0 | ? |
?
！
?
