此原理圖中使用了三個光耦集成芯片，P521，P521*2，P521*4?？偣?個光耦

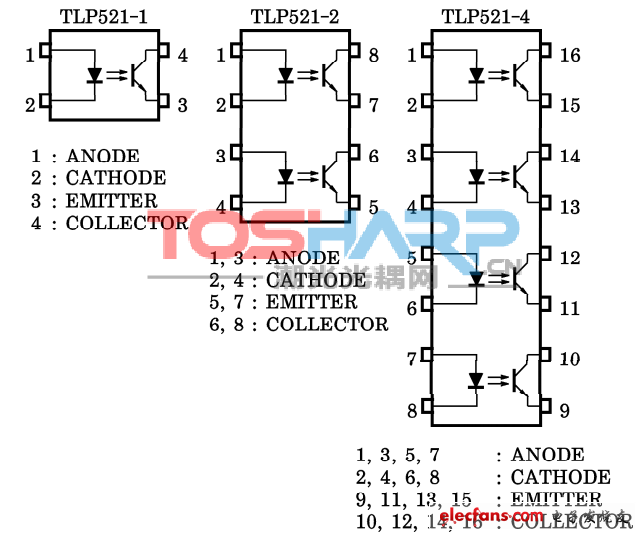

內部電路圖如下：

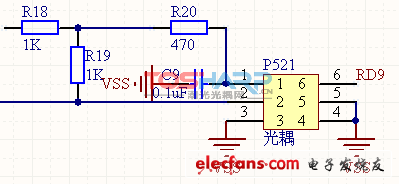

P521的3腳接地，2腳與DI接口連接，測試DCS系統的DO反應時間一腳經過電阻R20,R18后與高電平連接（此處在PCB中沒有連接）

?????? 電阻R19起到上拉電阻的作用，使得2腳默認電平為高。電容作用未知。

4腳與單片機相連，通過RD9電位的高低，判斷是否接收到DI信號。

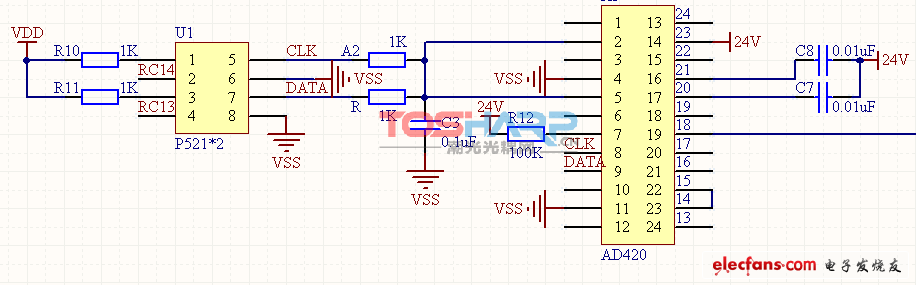

P521*2外圍電路如下圖，1，3腳被拉高，2，4腳分別與單片機相連，單片機通過2,4腳給出時鐘和數據信號，再通過5,7腳傳給AD420。AD420的2腳可以提供高電平，電阻A2，R都是上拉電阻。

?????? 此光耦芯片應用在AI測試中，電路通過兩個光耦來實現AD420的數字?jǐn)?shù)據寫入，進而轉化為模擬電流輸出，并最終接到本設備的AO接口上。

P521*3外圍電路如下圖，RB1，RB2，RB3，RB4分別與單片機管腳連接，當按下DI測試按鍵后，RB1~RB4中的某一路信號電平變?yōu)榈碗娖剑瑒tDO1~DO4中對應的一路線路導通，此時DCS系統接收到DI信號，此系統開始計時，直到測試鼠標按下，則計時停止。

有四路DO通道，在測試時使用哪一路，如何選擇？

?

?
