開關電源的故障檢修

如開關電源的輸出電壓（+130V、+30、+13.5V\+8.5和+12V）中某一電壓失常，應檢查該路的整流濾波電路以及負電路，看是否有損壞的元件。如果全無輸出，再檢查交流輸入電路是否有+300V的直流電壓送到開關變壓器初級繞組的1腳上。如果有300V，再檢查啟動電路、正反饋電路和集成電路IC801本身。如果直流電壓不穩定，則檢查誤差檢測和誤差反饋電路。

光電耦合器的檢測

光電耦合器IC802的作用是：進行誤差信號反饋，實現穩壓控制，同時將開關穩壓電源電路的熱底板與主機芯電路的冷底板進行分離。
?????? 光電耦合器的1、2腳之間的發光二極管具有單向?qū)蛐裕?a href="http://m.sdkjxy.cn/v/tag/796/" target="_blank">萬用表的R×100Ω擋測量，正向電阻值應為無窮大；當1、2腳之間的發光二極管的電阻值變小時，流過發光二極管的電流增大，3、4腳之間的電阻值變小，1、2腳之間與3、4腳之間的正常阻值應為無窮大。
?????? 光電耦合器1～2、6～5、6～4腳之間均為PN結，都具有單向?qū)щ娦?，?～4腳之間是晃通的。當給1、21腳通電時，5、4腳導通，其阻值變小

如若轉載，請注明來源，潮光光耦網！

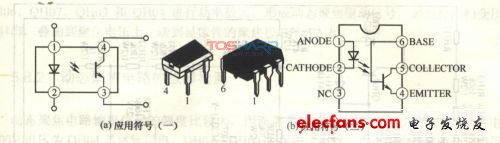

光電耦合器電路應用符號

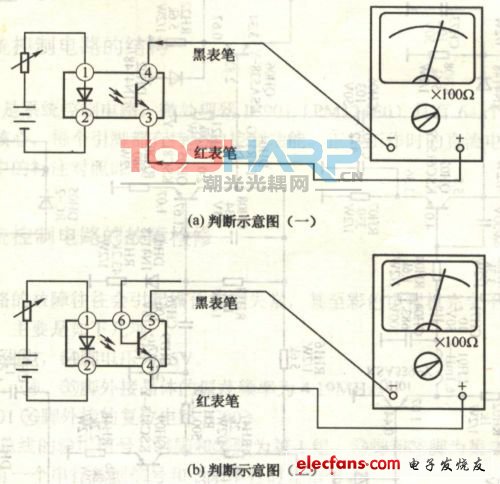

光電耦合器的判斷示意圖

?
