光電耦合器（簡稱光耦）是開關電源電路中常用的器件。光電耦合器分為兩種：

一種為非線性光耦，另一種為線性光耦。

常用的4N系列光耦屬于非線性光耦

常用的線性光耦是PC817A—C系列。

非線性光耦的電流傳輸特性曲線是非線性的，這類光耦適合于弄開關信號的傳輸，不適合于傳輸模擬量。

線性光耦的電流傳輸手特性曲線接進直線，并且小信號時性能較好，能以線性特性進行隔離控制。

開關電源中常用的光耦是線性光耦。如果使用非線性光耦，有可能使振蕩波形變壞，嚴重時出現寄生振蕩，

使數千赫的振蕩頻率被數十到數百赫的低頻振蕩依次為號調制。由此產生的后果是對彩電，彩顯，VCD，

DCD等等，將在圖像畫面上產生干擾。同時電源帶負載能力下降。

在彩電，顯示器等開關電源維修中如果光耦損壞，一定要用線性光耦代換。

常用的4腳線性光耦有PC817A----C。PC111 TLP521等

常用的六腳線性光耦有：TLP632 TLP532 、PC614 PC714 PS2031等。

常用的4N25 4N26 4N35 4N36是不適合用于開關電源中的，因?yàn)檫@4種光耦均屬于非線性光耦。

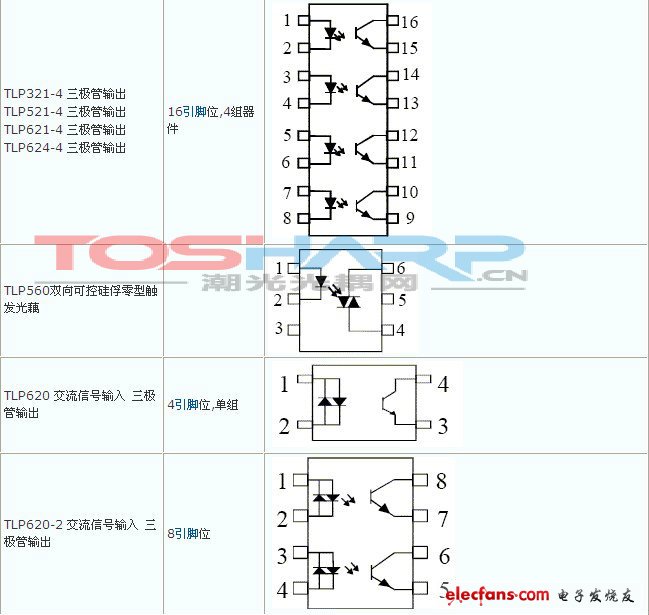

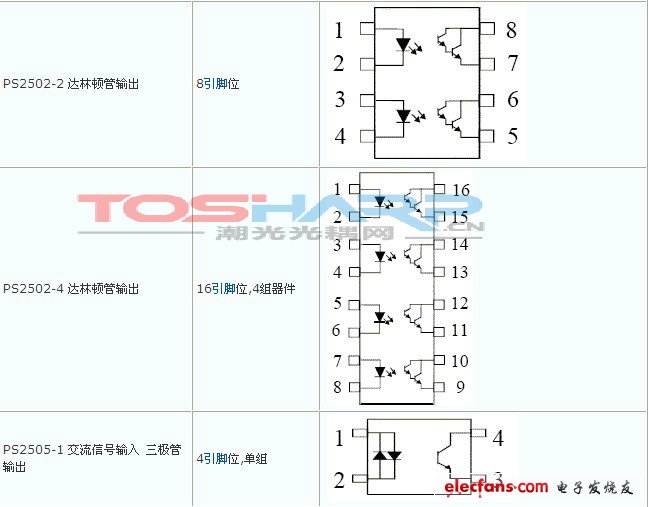

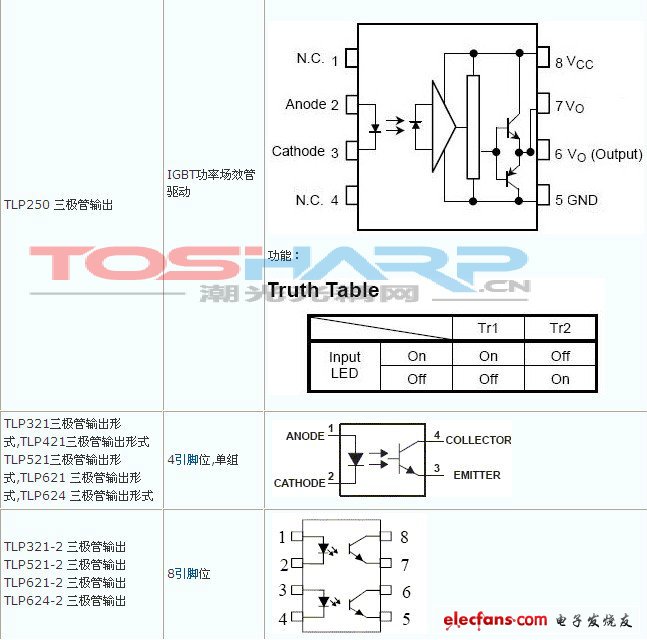

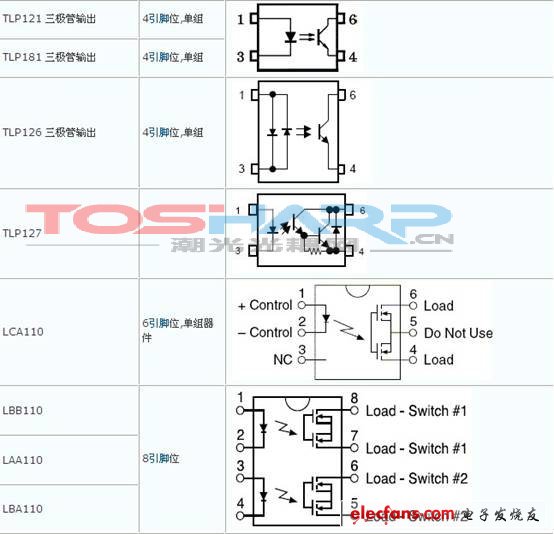

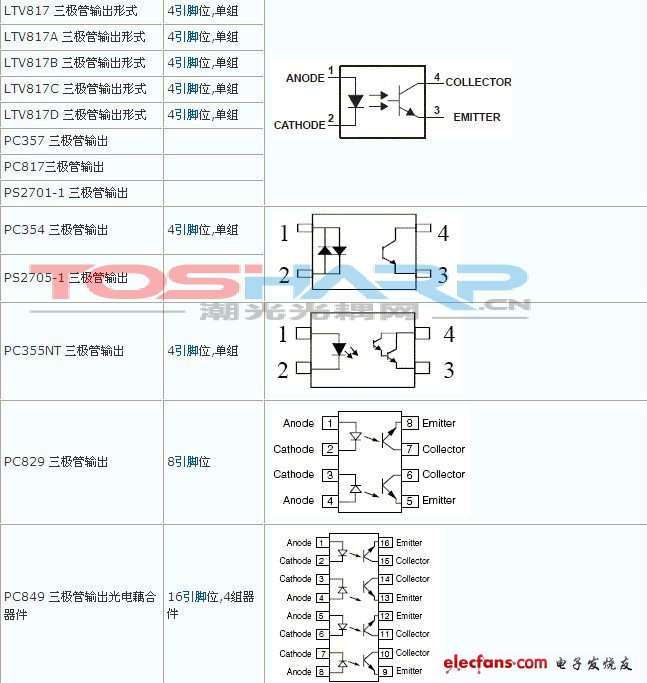

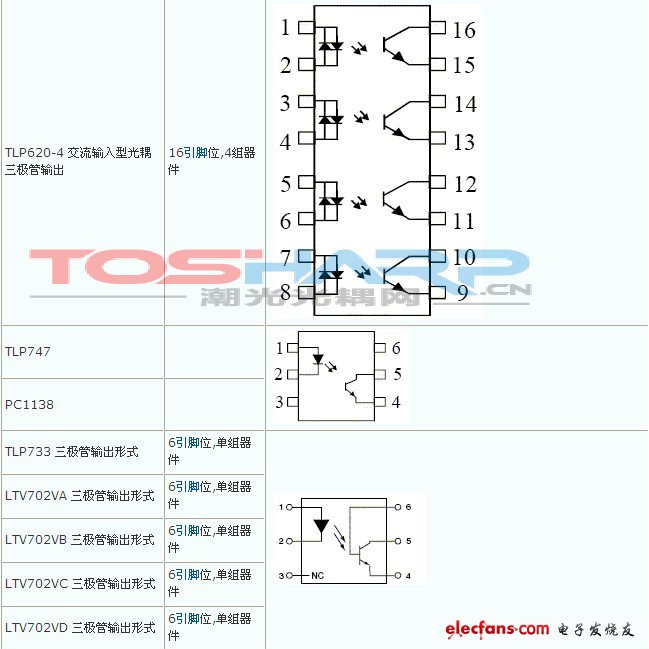

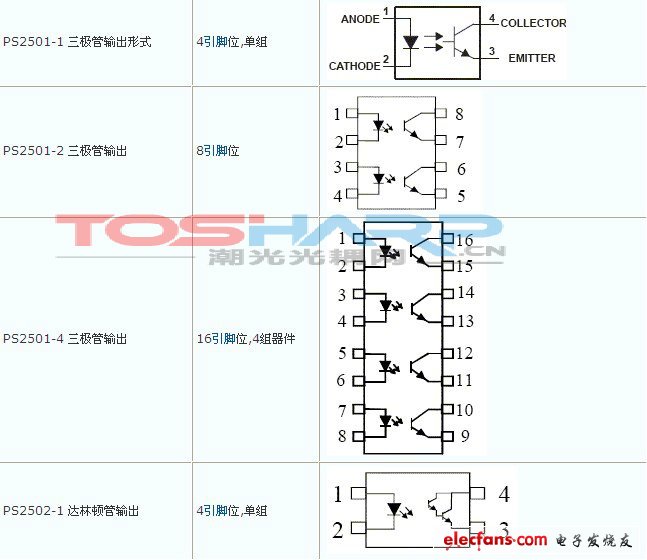

經查大量資料后，以下是目前市場上常見的高速光藕型號：

?
