TLP521 是可控制的光電耦合器件，光電耦合器廣泛作用在電腦終端機，可控硅系統設備，測量儀器，影印機，自動售票，家用電器，如風扇，加熱器等電路之間的信號傳輸，使之前端與負載完全隔離，目的在于增加安全性，減小電路干擾，減化電路設計。
??? 集電極-發射極電壓： 55Ｖ（最小值）
??? 經常轉移的比例： 50 ％（最小）
??? 隔離電壓： 2500 Vrms （最?。?/p>
?
圖1 TLP521? 光藕內部結構圖及引腳圖
?
Recommended Operating Conditions建議操作條件：
?
|
Symbol 符號 |
Min 最小 |
Typ 典型 |
Max 最大 |
Unit 單位 |
|
|
Supply voltage 電源電壓 |
VCC |
_ |
5 |
24 |
V |
|
IF |
_ |
16 |
25 |
mA |
|
|
Collector current 集電極電流 |
_ |
1 |
10 |
mA |
|
|
Operating temperature 操作溫度 |
Topr |
-25 |
_ |
85 |
℃ |
?
?
?
?
?
?
?
?

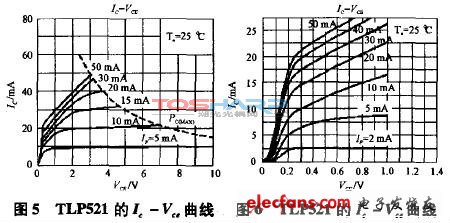

TLP521的Ic-Vce曲線：

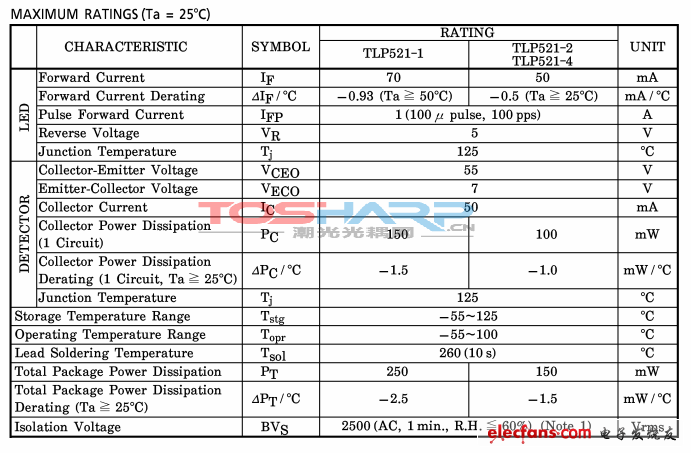

TLP521相關參數：
?
?
?
