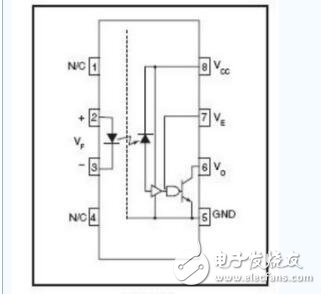

6N137工作原理
信號從腳2和腳3輸入，發光二極管發光，經片內光通道傳到光敏二極管，反向偏置的光敏管光照后導通，經電流--電壓轉換后送到與門的一個輸入端，與門的另一個輸入為使能端，當使能端為高時與門輸出高電平，經輸出三極管反向后光電隔離器輸出低電平。當輸入信號電流小于觸發閾值或使能端為低時，輸出高電平，但這個邏輯高是集電極開路的，可針對接收電路加上拉電阻或電壓調整電路。（來自網絡，簡而言之就是發光二極管發光——光敏二極管導通——三極管導通——Vo被拉低，即輸出低電平；反之輸出高電平）
6n137真值表

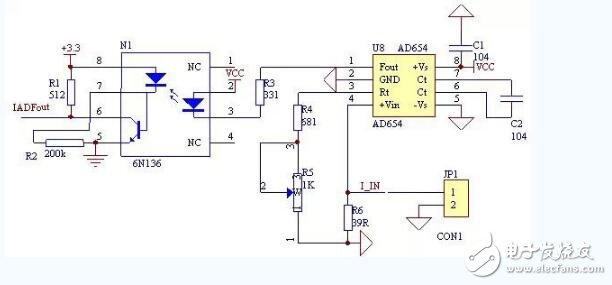

6n136應用電路圖
