穩壓電路應用參考電路
1.由LM2577 構成的可調開關式穩壓器

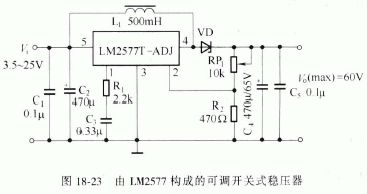

由LM2577 構成的可調開關式穩壓器電路如圖18-23 所示。
2 由CW1842 構成的開關式穩壓器

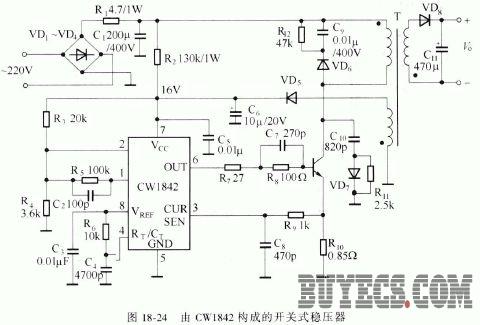

圖18-24 所示電路是一個典型的單端反激變換式開關電源電路，輸入電壓為交流220V。
輸出電壓由T 的次級匝數多少確定。R2 為CW1842 的輸入電阻。
3. UC1846 典型應用電路

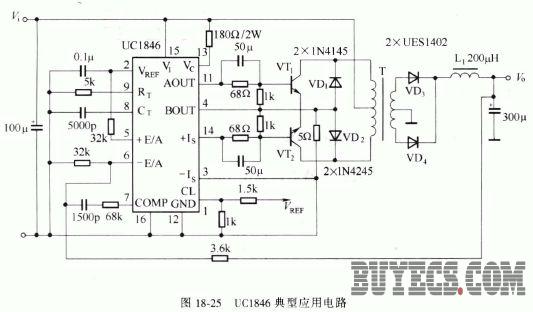

圖18-25 是由UC1846 構成的雙端輸出推挽式開關穩壓器，具有性能優良、低成本的特點。
4. 低壓直流變換器
圖18-26 所示電路是由CW1524 構成的低壓直流變換器電路。高頻變壓器T 的次級繞組可根據輸出的電壓需要而定，圖中給出的次級繞組有+15V 和-15V 兩組輸出。
