升壓式DC/DC變換器
升壓式DC/DC 變換器主要用于輸出電流較小的場合，只要采用1 - 2 節電池便可獲得3 - 12V 工作電壓，工作電流可達幾十毫安至幾百毫安，其轉換效率可達70% - 80 %。
1.升壓式DC/DC 變換器基本工作原理

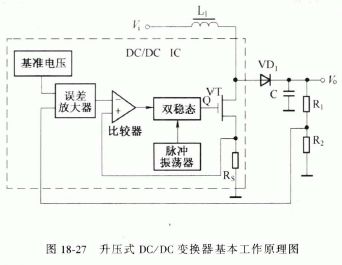

升壓式DC/DC 變換器的基本工作原理如圖18-27 所示。
電路中的VT 為開關管，當脈沖振蕩器對雙穩態電路置位(即Q 端為1 )時，VT 導通，電感L1中流過電流井儲存能量，直到電感電流在Rs上的壓降等于比較器設定的閾值電壓時，雙穩態電路復位，即Q 端為0。此時VT 截止，電感L1中儲存的能量通過二極管VD1供給負載，同時對C進行充電。當負載電壓要跌落時，電容C放電，這時輸出端可獲得高于輸入端的穩定電壓。輸出的電壓由分壓器R I 和幾分壓后輸入誤差放大器，并與基準電壓一起去控制脈沖寬度，由此而獲得所需要的電壓，即
2. 一些升壓式DC/DC 變換器的主要特性

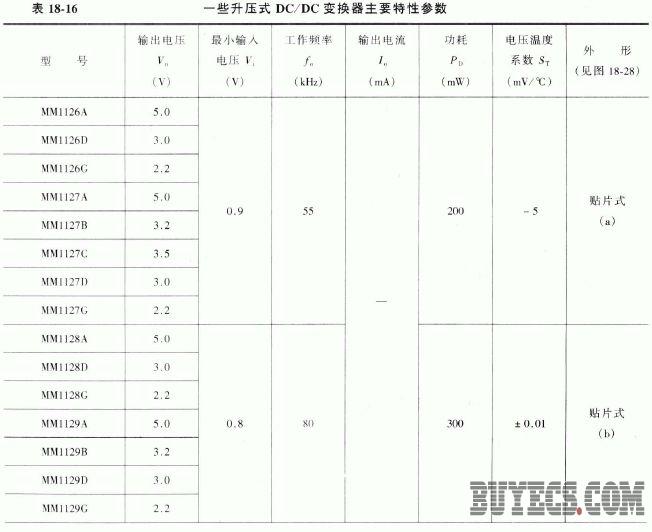

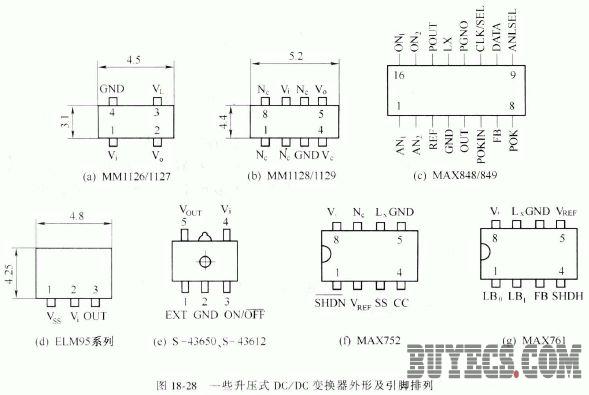

一些升壓式DC/DC 變換器的塑封形式及引腳排列如圖18-28 所示，其主要特性參數見表18-16 。
