單結半導體管觸發電路

這是一種應用十分廣泛的電路，主要由單結半導體管產生觸發脈沖。

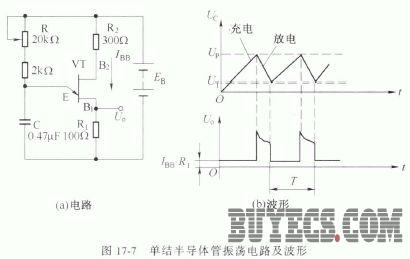

利用單結半導體管的特性和RC充放電電路，可以組成振蕩電路，如圖17-7 所示。其中VT為單結半導體管。

當電路接通電源EB后，在電阻R1上的壓降為IBB·R1， 同時又通過R 向電容C 充電，使單結半導體管發射極上的電壓按指數規律上升，當電壓達到峰點電壓Up 時，單結半導體管VT導通，電容器C上的電壓通過發射結及R1放電，發射極的電壓也迅速下降。當下降的電壓小于谷點電壓UV電壓時，管子截止，電容C 叉開始充電，于是在電阻R1上便可得到一系列脈沖，脈沖的周期T 可由下式給出:

從上式可以看出，只要改變R 、C 的數值，即可改變脈沖周期的長短。
脈沖的寬度也可由下式求出:

電阻R2為溫度補償電阻，用來保證產生脈沖時間的穩定性。R2在一般情況下取300 -500Ω。

圖17-7 所示電路還不能用到晶閘管的整流電路中去，因?yàn)檫€無法做到觸發脈沖與主電路的電源同步。圖17-8 所示電路是一個采用橋式整流、與主電路利用同一個電源來實現同步的電路。圖中URL為負載上的電壓。

電源經橋式整流電路后的波形如圖中的所示，它是供給觸發電路的同步電源。當交流電源電壓過零時，Uz 電壓也過零，此時VT 管兩個基極之間的電壓UBB =0 ，這時VT 的峰點電壓的也近似為零， VT E-B之間導通，電容C 將迅速放完所存電荷。這樣就保證了電容C 在電源電壓過零時從零開始充電，達到了觸發電路與主電路之間的同步關系。這樣即使在每個半周期內會出現很多個觸發脈沖[圖17-8 (b) 中的觸發脈沖為三個]，也只有第一個脈沖才能起到觸發晶閘管的作用。電路中的電位器RP和電容C決定充電時間， RP 的阻值小時，產生的脈沖數增多，則第一個脈沖出現的時刻向前移，使晶閘管的導通角θ增大，反之則使θ角減小，達到了移相控制的作用。
