處理原理圖的一些技巧
?
?
最近在畫一個原理圖，把一些比較好的經驗分享一下，比較普通的就不提了。

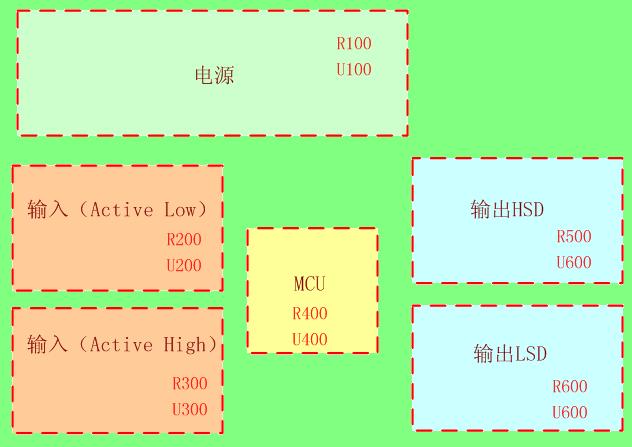

1.把每個功能模塊分離開來，以100，200，300……記錄，并且用虛框標明。
2.輸入模塊在圖的左半部分，輸出模塊在右半部分，電源在左上半部分，MCU在中間部分。
3.選擇最常用的電阻和電容，缺省電阻（精度如5%，封裝0603），缺省電容（精度如10%，封裝0603，耐壓50V），如有與之不同則必須顯示出來。
4.確認在每個信號點添加測試點。

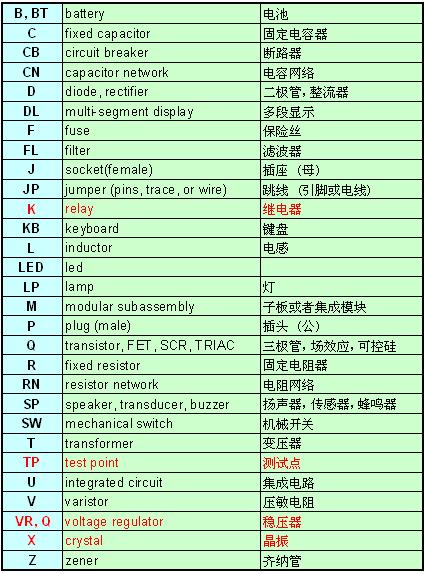

5.標號需按照以下定義：
6.地平面符號如下：
7.注明輸入/輸出信號的功能（簡寫形式），輸入/輸出信號的大?。?a href="http://m.sdkjxy.cn/tags/電流/" target="_blank">電流）。電源信號注明電壓大小和最大電流。敏感信號需要注明。
一會繼續補充，并且把圖補齊。
