如何快速的完成器件參數檢驗工作

?

這次我是想說的，并不是每個公司都要求WCCA的，在不同行業內，給器件參數的余量也是不一樣的。同時由于開發時間的限制，相信大部分公司都需要在初期快速的檢驗元件的應力。

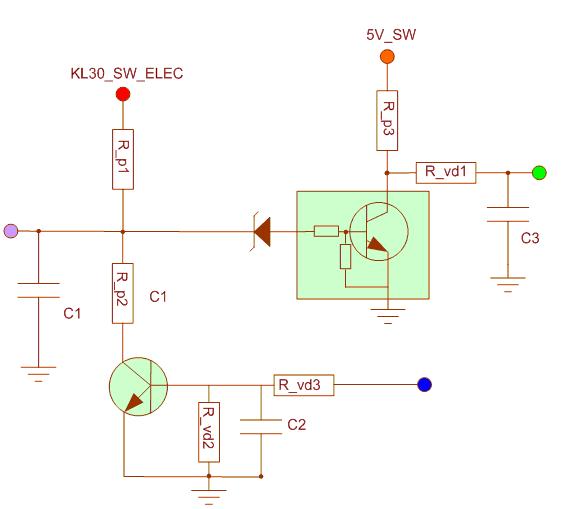

這里用EXCEL演示一下如何做這樣的一件工作。在所有的設計完成后，梳理所有的NET，以這樣一個電路為例子。
原文可以看：解析一種帶隔離的IO電路

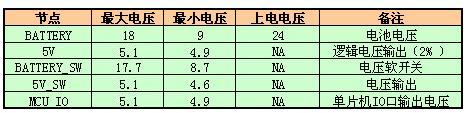

我們首先要完成的就是把各個NET的電壓標識出來。

有一個技巧就是把所有知道的電壓填寫在NET電壓表上面，因?yàn)樵诳焖龠\(yùn)算過程中，并不是很容易就把節點電壓算出來的，因此需要一邊算，一邊加入。
以電阻為例子：

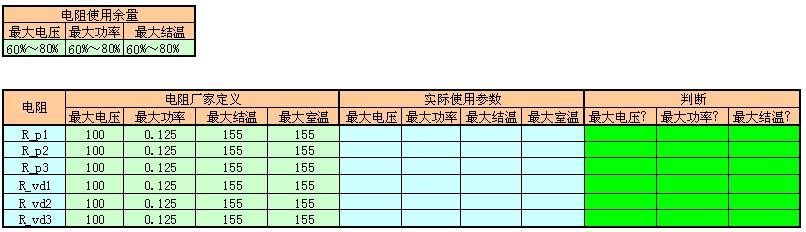

寫出廠家最大的參數：最大電壓，功率，結溫，環境溫度。

如同上面的表格，我們可以把電阻，電容，二極管，三極管，mos管，集成IC，保護器件，其他器件，都可以使用上面的表格。計算過程可看
入門熱分析
EXECEL技巧

這里面有幾個問題需要整理一下的：
如果余度很大，一般不用再次去特殊的分析對待這個問題。
如果沒有余量了，可做進一步深入的分析。
在計算過程中，中間量需要全部輸入表格，以便以后修正。
在表格排布中，最好以下面的思路可能簡單一些。

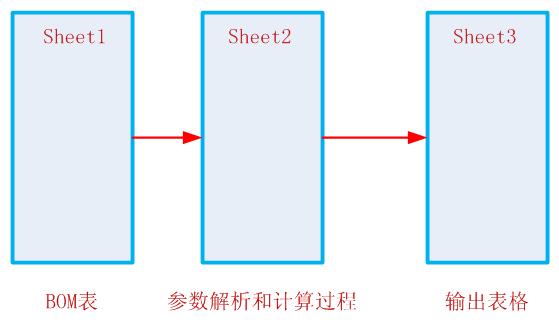

從BOM表直接導出數據，通過型號來分析得到參數，然后得到計算表格，最后最終表格應用計算表格數據。所有的參數傳遞和應用以Match和index函數為鏈接，以元件標號為關鍵字。

在計算順序上，以電阻，電容，順序完成，電阻電壓電流均為后續元件參數。
