過壓和欠壓檢測電路-定性分析

2009年11月21日 14:48 m.sdkjxy.cn 作者：佚名 用戶評論（0）
過壓和欠壓檢測電路-定性分析
?
下面介紹一個隔離式的過壓和欠壓電路：

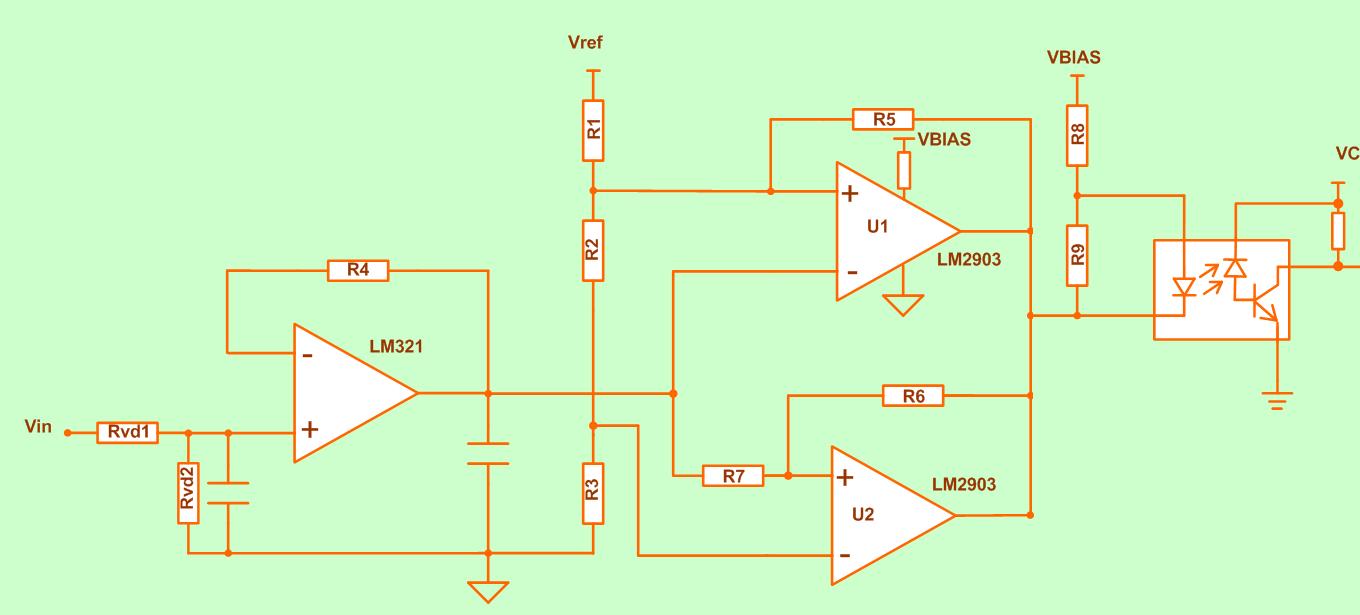

電路圖如下：
點擊看大圖

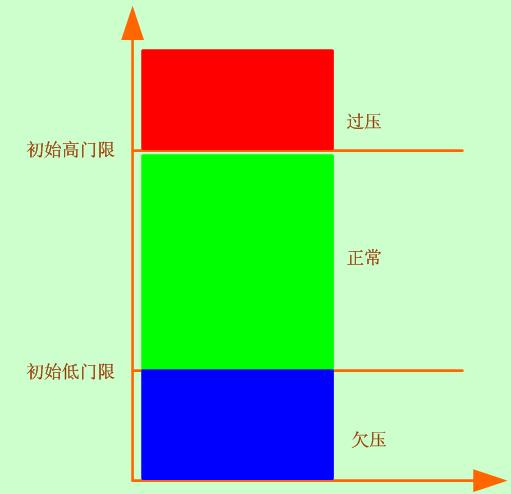

我們的門限結構如圖：

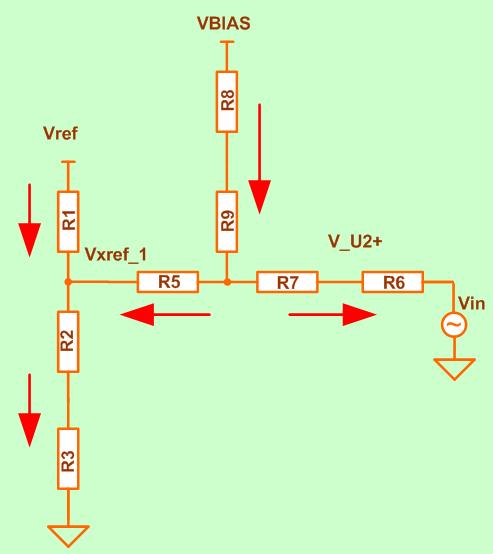

輸入電壓在正常范圍內的分析：
因為在正常范圍內，因此輸出為高電平，導致光耦截至，但是仍存在一定的電流灌入門限電路和U2的輸入電路。
看下圖：

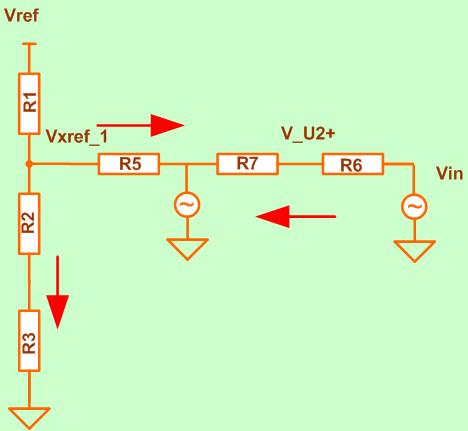

輸入電壓不在正常范圍內的分析：
由于電壓偏高或者偏低，都導致輸出為低電平，因此導致了門限電流流出，和輸入電壓的流出

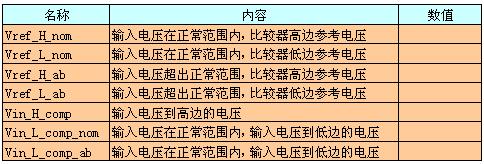

我們可以列出表格：

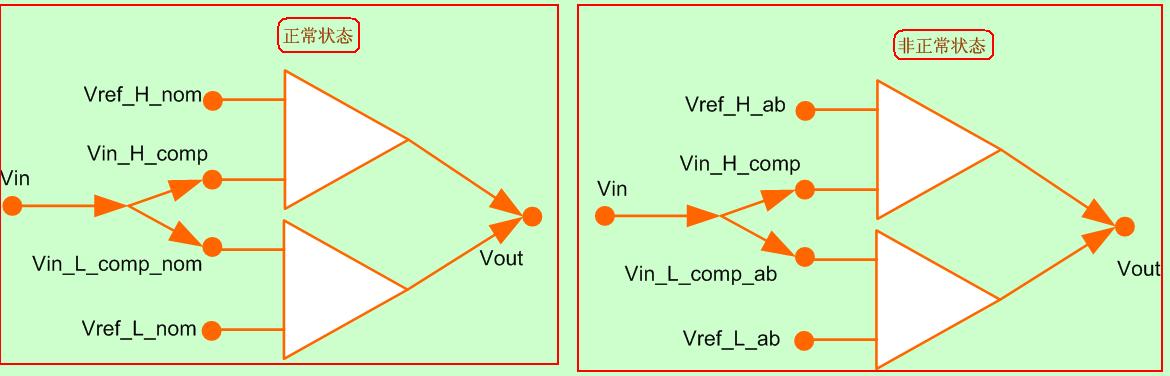

可以等效成以下模型
點擊看大圖
特別的電壓關系如下：
