鋸齒波發生電路及其誤差

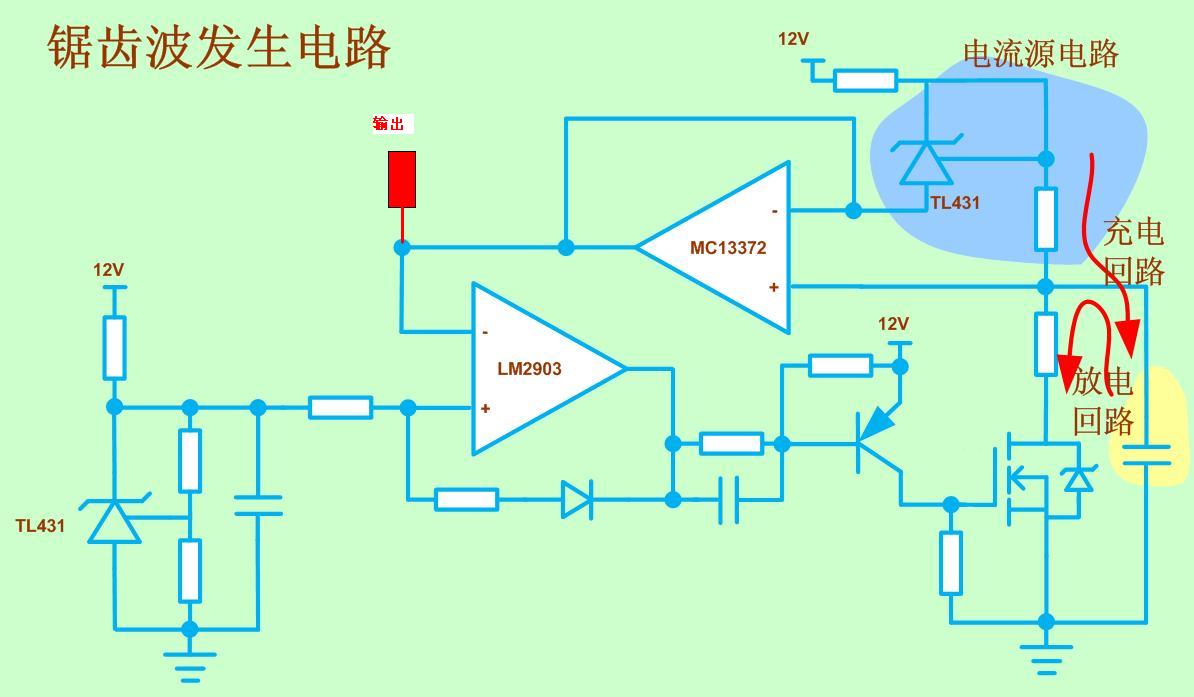

分析一個鋸齒波發生電路，電路圖結構如下：

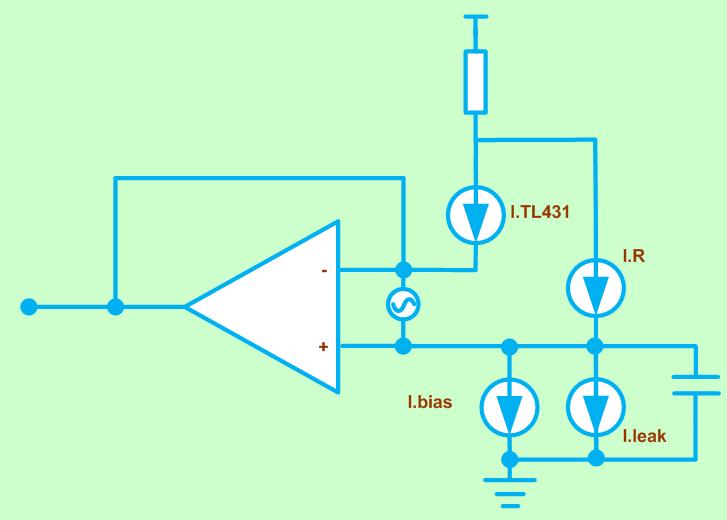

參考源模型：

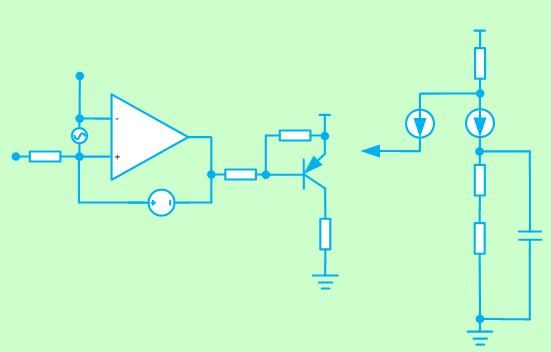

充電回路模型：
放電回路模型：
分析結果：
電容精度初始10%
電阻精度初始5%

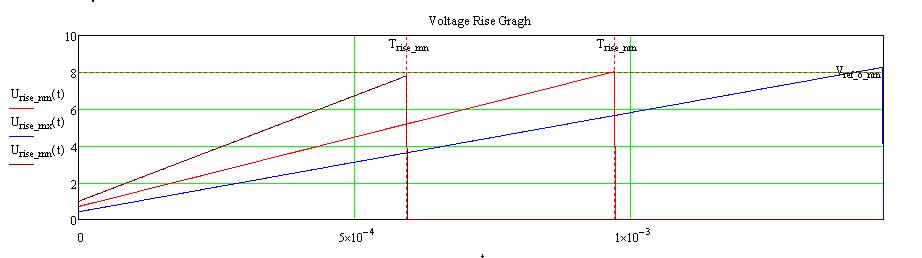

充電圖形：

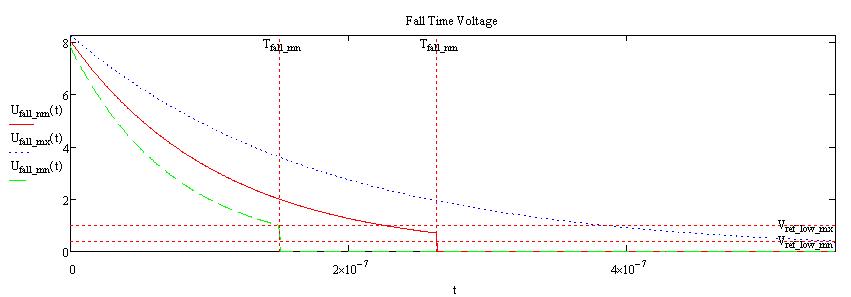

放電圖形：

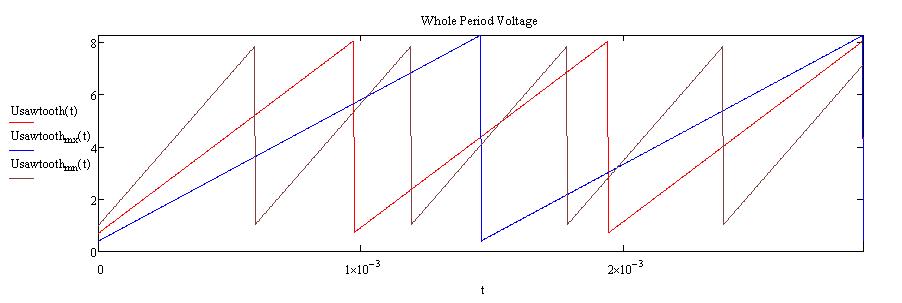

合成圖形：
從上面可以看出，只要通過RC充放電完成的周期都不穩定，如果選擇更穩定的電容和電阻結果會好很多，一般來說選擇薄膜（金屬膜）和C0G的電容效果較好。

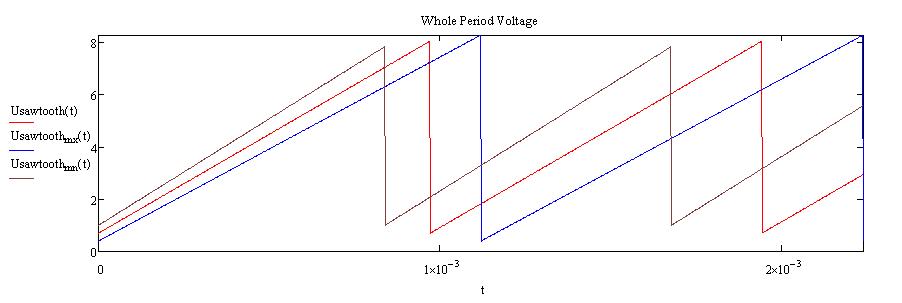

經過改善的圖形
電阻0.1%
電容1%（估算最大5%誤差）
即使采用這種方式，誤差仍舊較大。
