電壓脈寬轉換電路（VPC）
這兩天在分析這個電路，發現這玩意誤差不是一點點大，等計算結果出來后做一個完整的介紹。

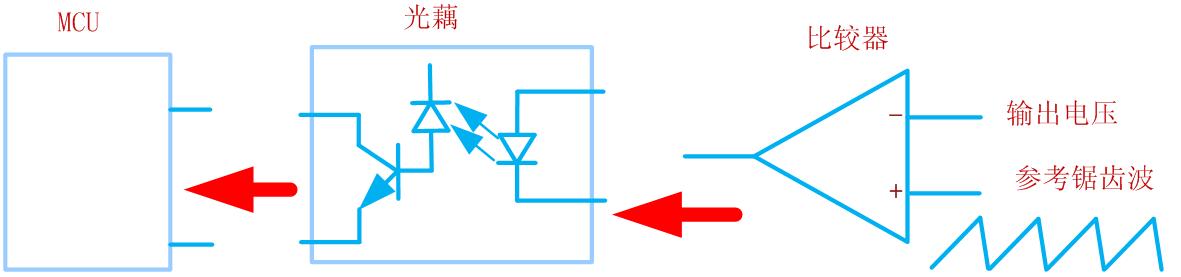

大致的原理和結構如下：
檢測電壓和鋸齒波對比（比較器）后得到PWM信號經過光耦后到單片機輸入。

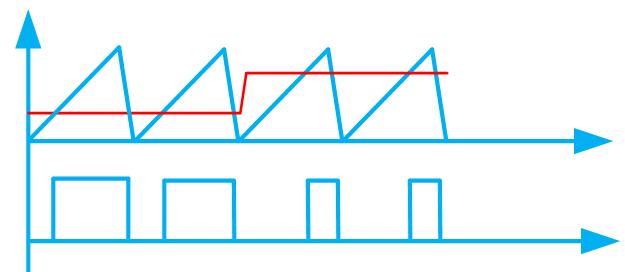

電壓比較如下：

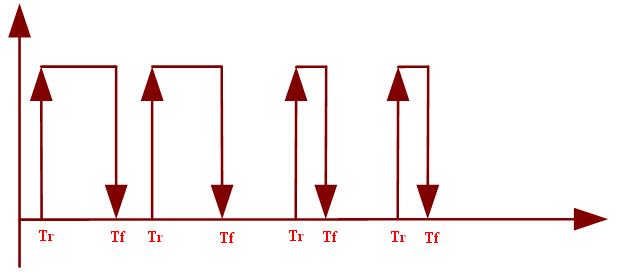

然后通過單片機的上下沿觸發作為時間
Vol=A×Tpulse/Tperiod（A為比例系數）

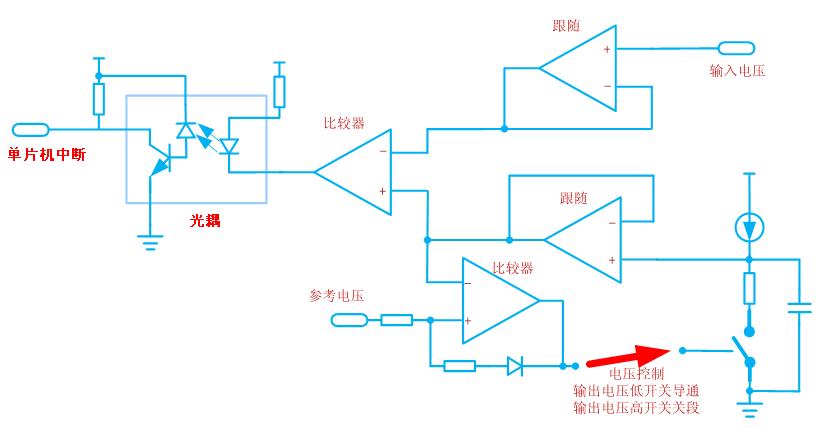

實際電路模型，簡易示意圖：
從上圖看，參考端的Ref上升的時候是三角波，下降的時候是RC放電，由于電阻非常小，因此這段時間非常短，后面的比較器和光耦是影響不到的。
