穩壓管電路的精度分析
?
穩壓管電路的精度一般需要我們來計算的，主要靠篩選來解決的。這里分析兩個電路，第一是單純的1.2V輸出電路到MCU，一般在精度高時可對VCC電源進行矯正（如果電源質量差的情況下），或者直接接AD的參考源。

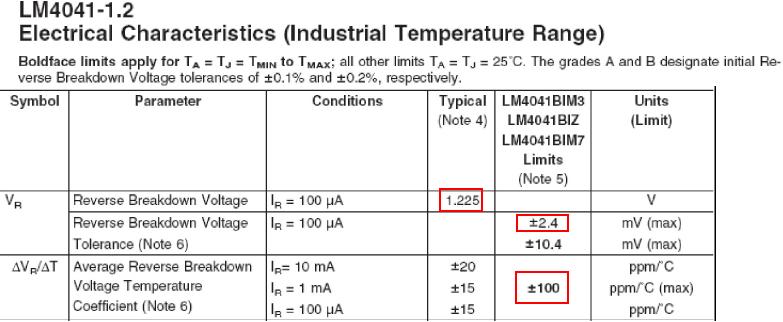

根據我們的實際溫度范圍，我們選取初始誤差和溫度漂移

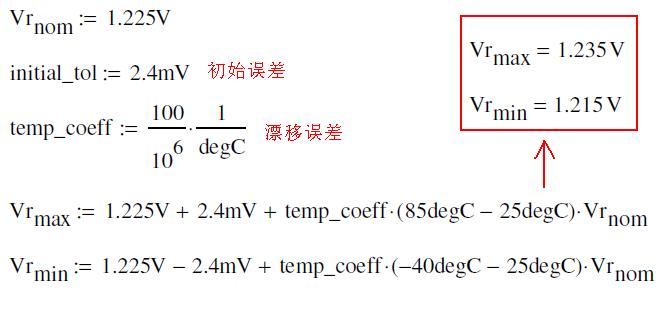

然后進行計算：
我們可以得到二極管在全溫度范圍內的精度為+/-0.8%，加上初始精度+/-0.2%左右，還是可以給+/-2%的LDO進行電源精度矯正的，如果配合溫度傳感器返回誤差，可以比較好的補償電源精度偏差了。
如果是需要和電阻配比呢，計算略微復雜一些，不過按照計算問題不算大：
根據我們的實際溫度范圍，我們選取初始誤差和溫度漂移
然后進行計算：
我們可以得到二極管在全溫度范圍內的精度為+/-0.8%，加上初始精度+/-0.2%左右，還是可以給+/-2%的LDO進行電源精度矯正的，如果配合溫度傳感器返回誤差，可以比較好的補償電源精度偏差了。
如果是需要和電阻配比呢，計算略微復雜一些，不過按照計算問題不算大：
