與門真值表

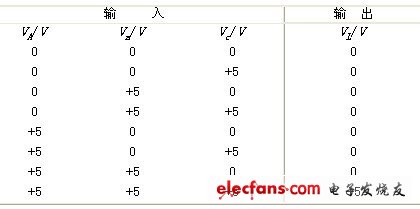

如果,規定+5V為高電平并用邏輯1表示；0V為低電平并用邏輯0表示，可以得到三變量的與邏輯真值表。如表4.3.2所示。?
二極管組成的與門電路及原理
輸入與輸出量之間能滿足與邏輯關系的電路，稱為與門電路。
圖4.3.1(a)表示由半導體二極管組成的與門電路，圖4.3.1(b)為它的邏輯符號。圖中A、B、C為輸入端,L為輸出端。用電子電路來實現邏輯運算時，它的輸入、輸出量均為電壓（以V 為單位）或電平（用1或0表示）。輸入量作為條件，輸出量作為結果，輸入信號為+5V 或0V 。
??????????????
(a)電路??????????????????????????????????????????????? (b)邏輯符號
圖4.3.1 二極管與門
