3.4集成電路的保護

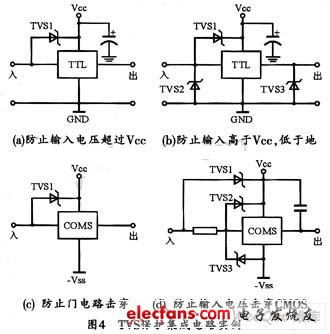

　　由于現代IC的集成度越來越高，而其耐壓則越來越低，因而很容易受到瞬變電壓的沖擊而損壞，故須采取保護措施。通常在CMOS電路的輸入端及輸出端都有保護網路，為了可靠起見，在各整機對外接口處也增加了各種保護網絡。圖4給出了用TVS對TTL及CMOS器件進行保護的有關電路措施。

　　3.5用TVS保護集成運放

　　集成運放對外界電應力非常敏感。因此，在使用運放的過程中，如果因操作失誤或采取了不正常的工作條件，往往會出現過大的電壓或電流，特別是浪涌和靜電脈沖，從而很容易使運放受損或失效。圖5所示是用TVS在運放差模輸入端防止過壓損傷的保護電路。

　　4結束語

　　本文主要講述了TVS器件的特性和主要參數，以及選用器件時的注意事項，同時給出了器件在電路設計中的典型應用電路，以便加深電路設計人員對TVS的認識，為設計出高可靠性的應用電路提供基礎。雖然目前的TVS在國內的應用正處于推廣階段，但我們有理由相信，隨著越來越多的設計者對TVS的認識不斷加深以及TVS所表現出來的優異性能，TVS器件最終將獲得極為廣泛的應用。
