LM117/LM317簡介

　　LM117/LM317是美國國家半導體公司的三端可調正穩壓器集成電路。我國和世界各大集成電路生產商均有同類產品可供選用，是使用極為廣泛的一類串聯集成穩壓器。

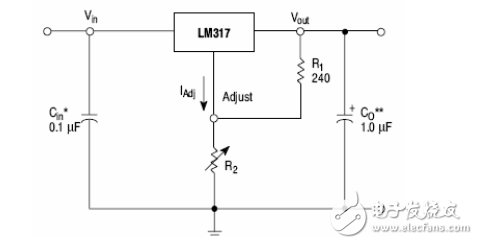

　　LM117/LM317 的輸出電壓范圍是1.2V 至37V，負載電流最大為1.5A。它的使用非常簡單，僅需兩個外接電阻來設置輸出電壓。此外它的線性調整率和負載調整率也比標準的固定穩壓器好。838電子

　　LM117/LM317 內置有過載保護、安全區保護等多種保護電路。通常LM117/LM317 不需要外接電容，除非輸入濾波電容到 LM117/LM317 輸入端的連線超過6 英寸（約 15 厘米）。使用輸出電容能改變瞬態響應。調整端使用濾波電容能得到比標準三端穩壓器高的多的紋波抑制比。

　　LM117/LM317 能夠有許多特殊的用法。比如把調整端懸浮到一個較高的電壓上，可以用來調節高達數百伏的電壓，只要輸入輸出壓差不超過 LM117/LM317 的極限就行。當然還要避免輸出端短路。還可以把調整端接到一個可編程電壓上，實現可編程的電源輸出。

　　輸出極性： LM117 負電壓輸出 LM317 正電壓輸出 838電子

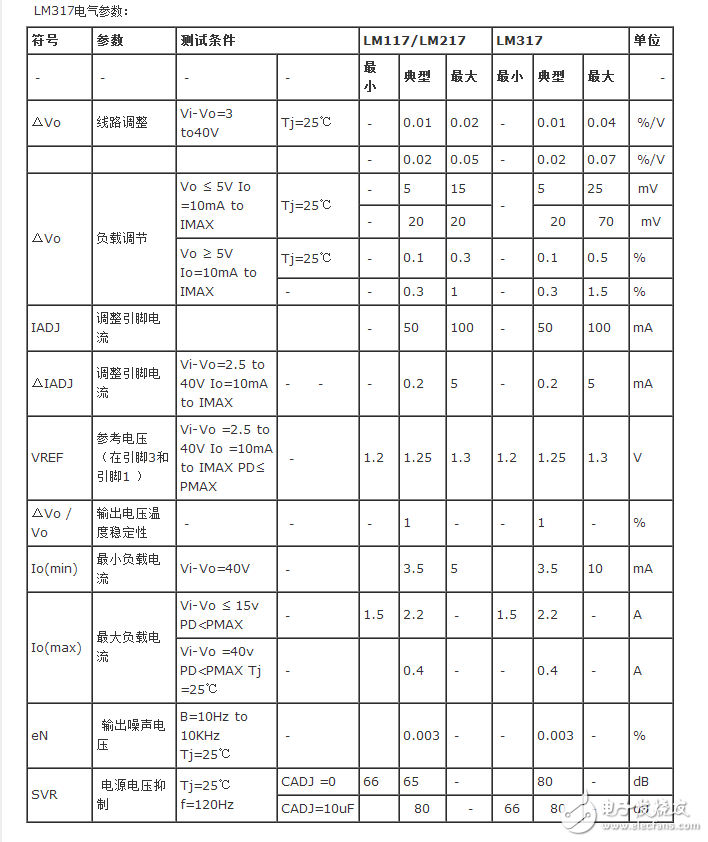

　　LM317特性簡介838電子

　　可調整輸出電壓低到1.2V。

　　保證1.5A 輸出電流。

　　典型線性調整率0.01%。

　　典型負載調整率0.1%。

　　80dB紋波抑制比。

　　輸出短路保護。

　　過流、過熱保護。

　　調整管安全工作區保護。

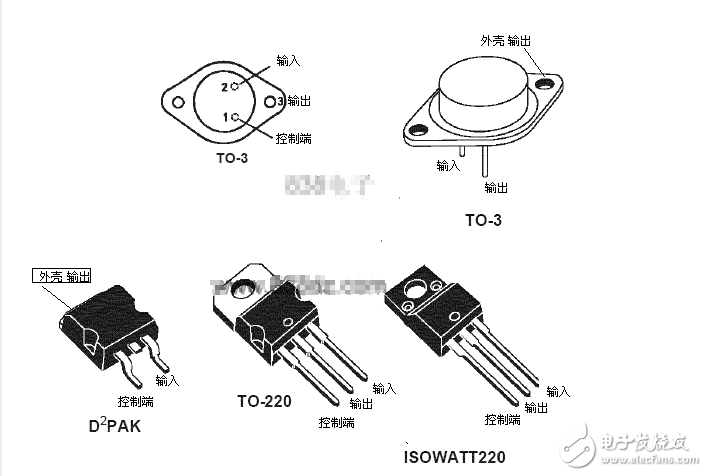

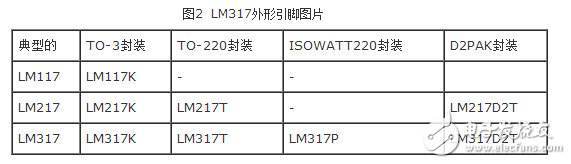

　　標準三端晶體管封裝。

　　電壓范圍LM117/LM317 1.25V 至 37V 連續可調
