3、用計算機控制電機正反轉的接口及驅動電路

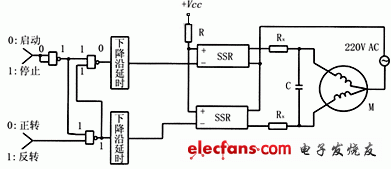

　　圖7計算機控制單相交流電機正反轉的接口及驅動電路，在換向控制時，正反轉之間的停滯時間應大于交流電源的1.5個周期（用一個“下降沿延時”電路來完成），以免換向太快而造成線間短路。電路中繼電器要選用阻斷電壓高于600 V和額定電壓為380 V以上的交流固態繼電器。

　　圖7 計算機控制單相交流電機正反轉的接口及驅動電路

　　為了限制電機換向時電容器的放電電流，應在各回路中外加一只限流電阻Rx，其阻值和功率可按下式計算：

　　Rx=0.2×VP/IR（Ω）， P=Im2Rx

　　其中：VP—電源峰值電壓（V）；IR—固態繼電器額定電流（A）；Im—電機運轉電流（A）；P—限流電阻功率（W）

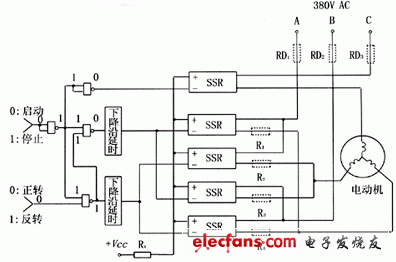

　　圖8計算機控制三相交流電機正反轉的接口及驅動電路，圖中采用了4個與非門，用二個信號通道分別控制電動機的起動、停止和正轉、反轉。當改變電動機轉動方向時，給出指令信號的順序應是“停止—反轉—起動”或“停止—正轉—起動”。延時電路的最小延時不小于1.5個交流電源周期。其中RD1、RD2、RD3為熔斷器。當電機允許時，可以在R1-R4位置接入限流電阻，以防止當萬一兩線間的任意二只繼電器均誤接通時，限制產生的半周線間短路電流不超過繼電器所能承受的浪涌電流，從而避免燒毀繼電器等事故，確保安全性；但副作用是正常工作時電阻上將產生壓降和功耗。該電路建議采用額定電壓為660 V或更高一點的SSR產品。

　　圖8 計算機控制三相交流電機正反轉的接口及驅動電路

　　五、結束語

　　由前述可以看到SSR的性能與電磁式繼電器相比有著很多的優越性，特別易于實現計算機的編程控制，因此使得控制的實現更加方便、靈活。但它也存在一些弱點，如：導通電阻（幾Ω—幾十Ω）、通態壓降（小于2 V）、斷態漏電流（5—10mA）等的存在，易發熱損壞；截止時存在漏電阻，不能使電路完全分開；易受溫度和輻射的影響，穩定性差；靈敏度高，易產生誤動作；在需要聯鎖、互鎖的控制電路中，保護電路的增設，使得成本上升、體積增大。因此，對于SSR具有的獨特性能，必須正確的理解和謹慎使用，方能發揮其獨特的性能，并確保SSR無故障的工作。
