繼電器的應用，相信大家都知道，在電路中只要給它供電、斷電也就可以工作了。

然而，它的應用細節，不知道大家有沒注意 。下面談?wù)勎业挠^點

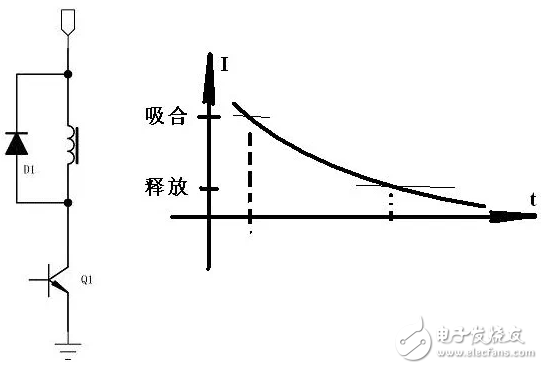

一、現在流行的接法，如圖。

圖中，繼電器的線圈經過Q1作為開關，使其導通與斷開。D1作為續流，消耗線圈中的能量。

二、繼電器的特點

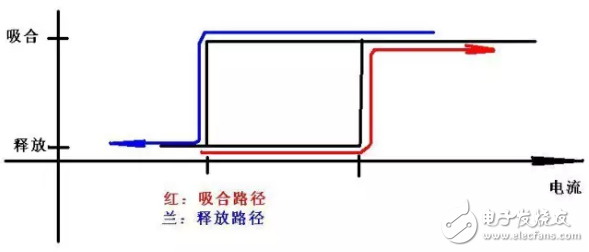

1、吸合電流大于釋放電流

2、保持電流小于吸合電流、大于釋放電流

以上兩點均為繼電器的“通病”，大家可以做一下實驗，或看一看說明書。

三、流行電路的優點及缺點

大家知道，繼電器的線圈相當于電感，它的電流不能突變。在釋放時，Q1截止瞬間，線圈將仍保持原來的電流大小，如果不接入D1這個二極管，產生的電壓-----理論上是無窮大的（在外電路負載為無窮大時），流行電路中的D1的接入，給線圈中的能量提供了釋放的通道。

然而，假如（理論上）二極管為理想的，即它只單向?qū)ǘ鴽]有任何功率消耗，那么，在繼電器釋放時，線圈中的電流將一直保持吸合時的最大電流（同時假如線圈為理想的），這種情況將使繼電器無法釋放。

實際中的二極管及線圈都不是理想的，所以，它是可以釋放的。繼電器的吸合到釋放是由線圈中的電流決定的，如果二極管及線圈的等效電阻（直流）很小，那么它的釋放時間將很長，反之，則較短。

由此看，流行電路的優點是提供了Q1截止時的能量釋放通道;其缺點是，釋放時間還有進一步縮短的可能。
