延時繼電器主要用于直流或交流操作的各種保護和自動控制線路中，作為輔助繼電器，以增加觸點數量和觸點容量。可根據需要自由調節延時的時間。

　　單延時繼電器與雙延時繼電器定義

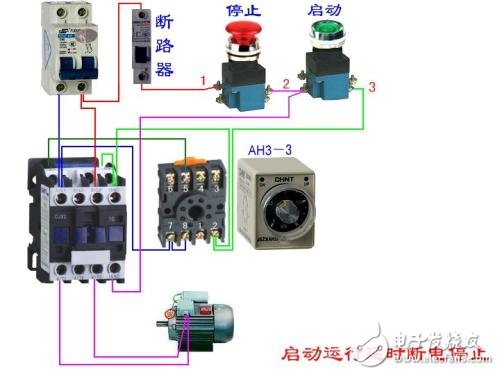

單延時繼電器

　　單延時繼電器是其動作的時間因其結構（如有空氣阻尼 油阻尼）或者內部裝置（如有鐘表齒輪）而延長一定的時間動作，其動作時間與某一個物理量（如電流）的大小有一定的函數關系。通常用來作為過電流保護裝置。

　　雙延時繼電器是一種混合式電子電器，它能依次發出兩個延時信號，在連續兩個延時的程序控制中使用可以起到兩臺單延時繼電器的作用，特征是由雙時基電路NE556中的兩個時基電路分別構成兩個延時電路，兩個執行繼電器獨立工作依次輸出兩個延時信號。

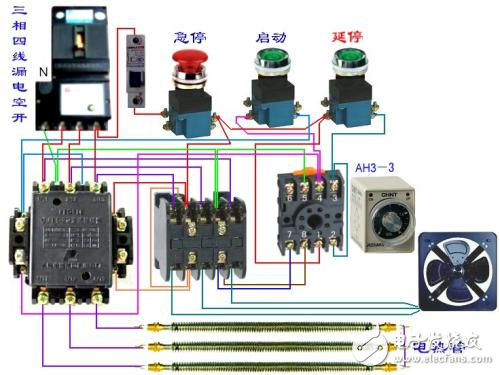

雙延時繼電器

　　單延時繼電器與雙延時繼電器區別

　　單延時時間繼電器內部只有一個延時觸點，雙延時時間繼電器內部有兩個延時觸點。

　　一個雙延時時間繼電器可代替兩個時間繼電器用。用它的目的主要是保護動作后有一個時間差斷開不同的兩個地方。

　　比如發電機和主變壓器的主保護都用同一個過電流保護，當保護動作的時候，原則是先斷開變壓器開關，如果故障還未消失再斷開發電機開關，我們就可利用這個雙時間繼電器來一個時間設置5秒斷開主變壓器開關，另一個時間設置6秒來斷開發電機開關。

?
