晶閘管分類
?
晶閘管是晶體閘流管(Thyristor)的簡稱，谷稱可控硅，它是一種大功率開關型半導體器件，在電路中用文字符號為“V”、“VT”表示（舊標準中用字母“SCR”表示）。
晶閘管具有硅整流器件的特性，能在高電壓、大電流條件下工作，且其工作過程可以控制、被廣泛應用于可控整流、交流調壓、無觸點電子開關、逆變及變頻等電子電路中。

一、晶閘管的種類

晶閘管有多種分類方法。

（一）按關斷、導通及控制方式分類

晶閘管按其關斷、導通及控制方式可分為普通晶閘管、雙向晶閘管、逆導晶閘管、門極關斷晶閘管（GTO）、BTG晶閘管、溫控晶閘管和光控晶閘管等多種。

（二）按引腳和極性分類

晶閘管按其引腳和極性可分為二極晶閘管、三極晶閘管和四極晶閘管。

（三）按封裝形式分類

晶閘管按其封裝形式可分為金屬封裝晶閘管、塑封晶閘管和陶瓷封裝晶閘管三種類型。

其中，金屬封裝晶閘管又分為螺栓形、平板形、圓殼形等多種；塑封晶閘管又分為帶散熱片型和不帶散熱片型兩種。

（四）按電流容量分類

晶閘管按電流容量可分為大功率晶閘管、中功率晶閘管和小功率晶閘管三種。

通常，大功率晶閘管多采用金屬殼封裝，而中、小功率晶閘管則多采用塑封或陶瓷封裝。

（五）按關斷速度分類

晶閘管按其關斷速度可分為普通晶閘管和高頻（快速）晶閘管。

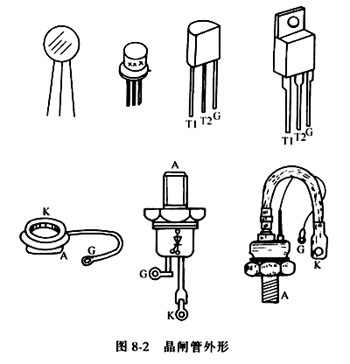

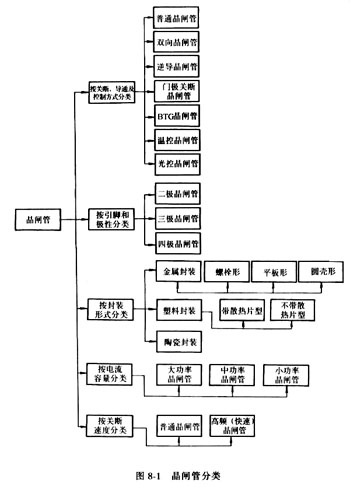

圖8-1是晶閘管的分類圖，圖8-2是晶閘管的外形，圖8-3是晶閘管的電路圖形符號。
