???性能檢測
溫溫控晶閘管的內部結構與普通晶閘管相似，因此也可以用判別普通晶閘管電極的方法來找出溫控晶閘管的各電極?？鼐чl管的好壞也可以用萬用表大致測出來，具體方法可參考普通晶閘管的檢測方法。

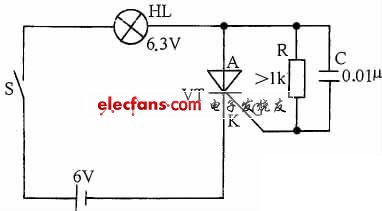

圖1 是溫控晶閘管的測試電路。電路中，R 是分流電阻，用來設定晶閘管VT 的開關溫度，其阻值越小，開關溫度設置值就越高。C 為抗干擾電容，可防止晶閘管VT 誤觸發。HL 為6.3 V 指示燈（小電珠），S 為電源開關。接通電源開關S 后，晶閘管VT 不導通，指示燈HL 不亮。用電吹風“熱風檔”給晶閘管VT 加溫，當其溫度達到設定溫度值時，指示燈亮，說明晶閘管VT 已被觸發導通。若再用電吹風“冷風”檔給晶閘管VT 降溫（或待其自然冷卻）至一定溫度值時，指示燈能熄滅，則說明該晶閘管性能良好。若接通電源開關后，指示燈即亮或給晶閘管加溫后，指示燈不亮、或給晶閘管降溫后，指示燈不熄滅，則是被測晶閘管擊穿損壞或性能不良。
?
?
圖1 溫控晶閘管的檢測電路圖
?
