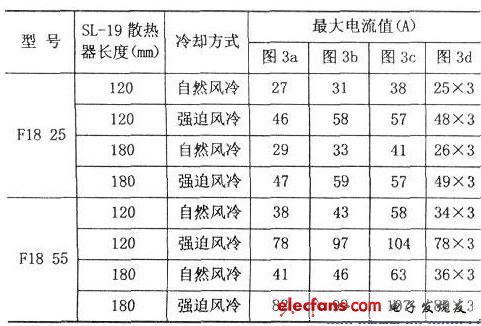

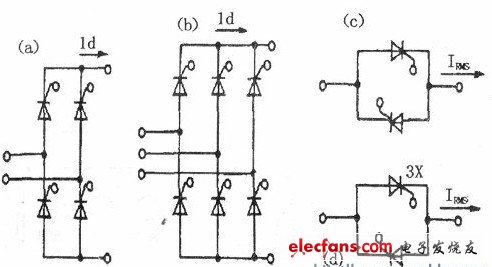

F18系列模塊的底板是絕緣的，但卻是良好的熱通道，因此幾塊模塊可以公用一個散熱器組成一個具有一定線路功能的部件。國外有幾種模塊專用散熱器（如P3、K21等），還有專門配用的風扇和各種保護元件，國內的SL-19型散熱器與之相似，只是缺少安裝導槽和中心風道，但是可以代用。SL-19型散熱器斷面尺寸為110×130mm，其長度可以根據需要選取。下表給出在4種典型線路。F18模塊選取不同長度散熱器時最大的電流值。由下圖可知，單相橋是在一塊散熱器上用2只模塊，三相橋用3只模塊，單相開關用一只，三相開關用3只。
? ? ?
? ? ? F18系列模塊使用時能公用散熱器，使設備的體積大大減小。因此深受用戶的歡迎。例如：三相電機的可逆控制電路中，要用到10只普通晶閘管（或用5只雙向晶閘管），在一個機柜中安排10只處于不同電位的散熱器，體積之大可想而知。若采用模塊，則可以共用一個散熱器，這樣設計方便、結構緊湊、體積相應減小。
?
