??晶閘管的保護措施
? ? ? ?電力電子裝置可能的過電壓——外因過電壓和內因過電壓

　　外因過電壓：主要來自雷擊和系統操作過程等外因

　　操作過電壓：由分閘、合閘等開關操作引起

　　雷擊過電壓：由雷擊引起

　　內因過電壓：主要來自電力電子裝置內部器件的開關過程

　　換相過電壓：晶閘管或與全控型器件反并聯的二極管在換相結束后，反向電流急劇減小，會由線路電感在器件兩端感應出過電壓。

　　關斷過電壓：全控型器件關斷時，正向電流迅速降低而由線路電感在器件兩端感應出的過電壓。

　　過電壓保護措施

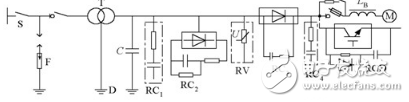

　　過電壓抑制措施及配置位置

　　F－避雷器　D－變壓器靜電屏蔽層　C－靜電感應過電壓抑制電容

　　RC1－閥側浪涌過電壓抑制用RC電路　RC2－閥側浪涌過電壓抑制用反向阻斷式RC電路

　　RV－壓敏電阻過電壓抑制器　RC3－閥器件換相過電壓抑制用RC電路

　　RC4－直流側RC抑制電路　RCD－閥器件關斷過電壓抑制用RCD電路

　　電力電子裝置可視具體情況只采用其中的幾種。

　　其中RC3和RCD為抑制內因過電壓的措施，屬于緩沖電路范疇。

　　過電流——過載和短路兩種情況

　　保護措施

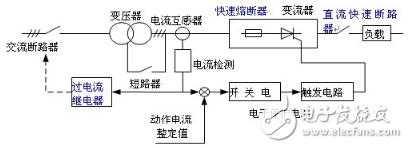

　　過電流保護措施及配置位置

　　同時采用幾種過電流保護措施，提高可靠性和合理性。

　　電子電路作為第一保護措施，快熔僅作為短路時的部分

　　區段的保護，直流快速斷路器整定在電子電路動作之后實現保護，過電流繼電器整定在過載時動作。

　　快熔對器件的保護方式：全保護和短路保護兩種

　　全保護：過載、短路均由快熔進行保護，適用于小功率裝置或器件裕度較大的場合。

　　短路保護：快熔只在短路電流較大的區域起保護作用。

　　對重要的且易發生短路的晶閘管設備，或全控型器件，需采用電子電路進行過電流保護。

　　常在全控型器件的驅動電路中設置過電流保護環節，響應最快 。
