晶閘管的工作特性
1）靜態特性
（1）正向特性
IG=0時，器件兩端施加正向電壓，只有很小的正向漏電流，為正向阻斷狀態。
正向電壓超過正向轉折電壓Ubo，則漏電流急劇增大，器件開通。
隨著門極電流幅值的增大，正向轉折電壓降低。
晶閘管本身的壓降很小，在1V左右。

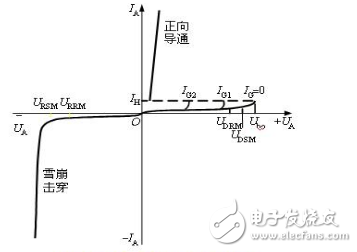

圖3.晶閘管的伏安特性
（2）反向特性
反向特性類似二極管的反向特性。
反向阻斷狀態時，只有極小的反相漏電流流過。
當反向電壓達到反向擊穿電壓后，可能導致晶閘管發熱損壞。
2）動態特性
（1）開通過程
延遲時間td（0.5~1.5ms）
上升時間tr（0.5~3ms）
開通時間tgt以上兩者之和，tgt=td+tr（1-6）

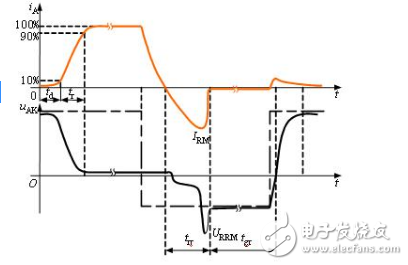

圖4.晶閘管的開通和關斷過程波形
（2）關斷過程
反向阻斷恢復時間trr
正向阻斷恢復時間tgr
關斷時間tq以上兩者之和tq=trr+tgr（1-7）
普通晶閘管的關斷時間約幾百微秒
