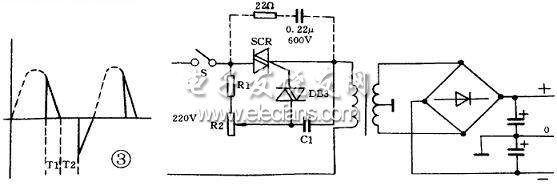

　　圖3是某電子雜志刊出的無級直流輸出調壓電路。原作者稱，利用Rc移相網路控制SCR的導通角改變變壓器初級的電流，從而獲得兩路連續可調的2x(0—17V) 的直流輸出電壓，負載電流為800mA 。很明顯，推薦電路(圖3)是普通移相式調功電路和降壓變壓器整流濾波電路的串聯， 從基本原理分析，似乎無大的原則問題。變壓器初級每半周電流有效值隨可控硅導通角變化，次級輸出電壓的峰值、平均電流值都隨之而變。當然，一定負載時輸出整流電壓也必然改變。本人看后，極感興趣，依此原理制作了一臺輸出100±40V范圍變化的維修代用直流電源，并依照圖中虛線加入RC吸收回路。實驗時，該電路一接入電源，距此10米遠的電視機屏幕上即出現兩條緩慢移動的黑帶(從鄰居的責問中得知)，同時，空載下不到十分鐘，SCR即擊穿。更不能容忍的是，降壓變壓器鐵心發出拖拉機啟動時的聲音，室內電度表也發出同樣的聲音，而且，隨著輸出電壓的調低，聲音更大。

　　SCR擊穿后， 本人在市電輸入電路加入RC低通濾波，改用1000V/5A雙向可控硅，變壓器的噪聲和干擾脈沖幅射沒什么大的變化，只是

　　SCR未擊穿。為了不擾鄰，以及快的速度將輸出電壓調到60V， 用電壓表測量次級電壓，盡管負載電流僅100mA，濾波電容為470uF/100V，但萬用表的表針抖動呈虛線狀，可見其紋波大到什么程度。

　　冷靜下來后，仔細分析其原因，得出以下結論：經過移相調功之后，變壓器初級電壓已不是正弦波，而是鋸齒波沿陡峭的前沿形成沖擊磁場，使變壓器、電度表等鐵芯電感發出相當大的噪聲。近似垂直上升的突變電壓，在變壓器初級大電感兩端產生極高的反電勢，因此擊穿可控硅，時間稍長，甚至還要擊穿變壓器初級層間絕緣和電度表的電壓線圈。當調低輸出電壓時，t1減小，t2增大，這種占空比極小的鋸齒形電壓，(見圖中波形)。
