一、特點：
● 工作電壓寬
● NPN 晶體管集電極輸出
● 光束小,不擴散,分辨率高,可并排使用
● 抗可見光和熒光燈干擾
● 體積小、高速、耐震

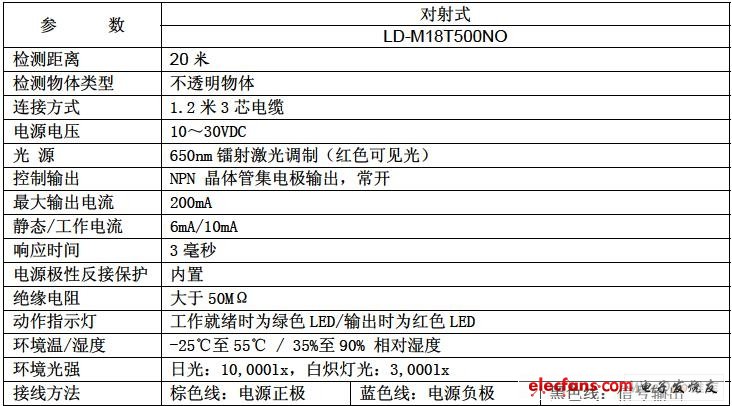

二、技術指標：
?

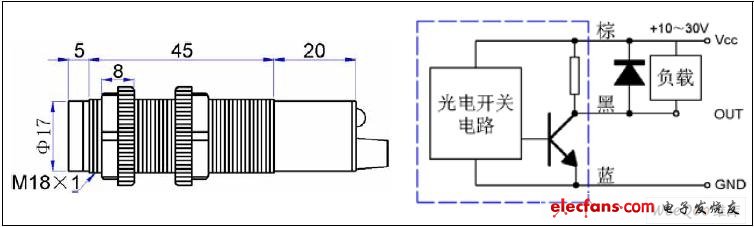

三、外形尺寸和接線圖：
?
四、工作方式的調整步驟：
將發射單元安裝在入射光軸上固定好，上.下.左.右移動發射單元，使其紅光對準接收端檢測窗口，當接收端紅色指示燈變?yōu)榫G色，此時為就緒狀態。當有物體遮擋光軸，綠燈變?yōu)榧t燈，此時輸出端輸出低電平信號(就緒狀態為高電平)。
注意事項：當接通電源后不能用眼睛直視激光發射端窗口，以防止激光灼傷眼睛。
