74HC273是一款高速CMOS器件，74HC273引腳兼容低功耗肖特基TTL（LSTTL）系列。

74HC273具有八路邊沿觸發，D 型觸發器，帶獨立的D輸入和Q輸出。74HC273的公共時鐘（CP）和主復位（MR）端可同時讀取和復位（清零）所有觸發器。每個D輸入的狀態將在時鐘脈沖上升沿之前的一段就緒時間內被傳輸?shù)接|發器對應的輸出（Qn）上。

一旦MR輸入電平為低，則所有輸出將被強制置為低，而不依賴于時鐘或者數據輸入。

74HC273適用于要求原碼輸出或者所有存儲元件共用時鐘和主復位的應用。

74HC273 封裝與引腳

SO20， SSOP20， DIP20， TSSOP20

74HC273 特性

用于MOS微處理器或存儲器的理想緩沖器

共用時鐘和主復位

八路上升沿觸發D 型觸發器

兼容JEDEC標準no.7A

ESD保護

HBM EIA/JESD22-A114-C超過2000 V

MM EIA/JESD22-A115-A超過200 V

可選多種封裝類型

溫度范圍

-40～+85 ℃

-40～+125 ℃

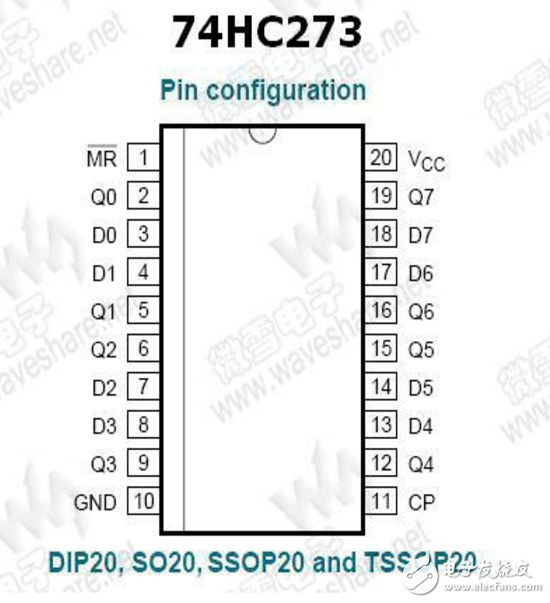

各個引腳的作用如下（參照圖1說明）：

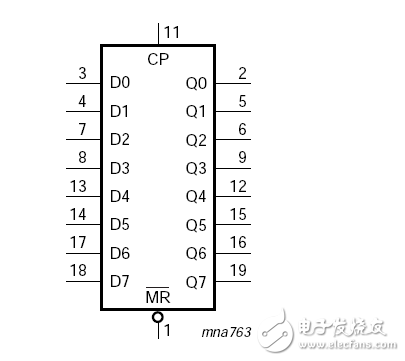

為了可以清晰地表達它的主要引腳的作用，下面是它的邏輯符號圖（圖2）：

主要引腳的功能如下所示：

?

-MR為高的使能所用的觸發器，Dn腳的輸入會在CP的上升沿觸發后傳送給對應的Qn輸出腳

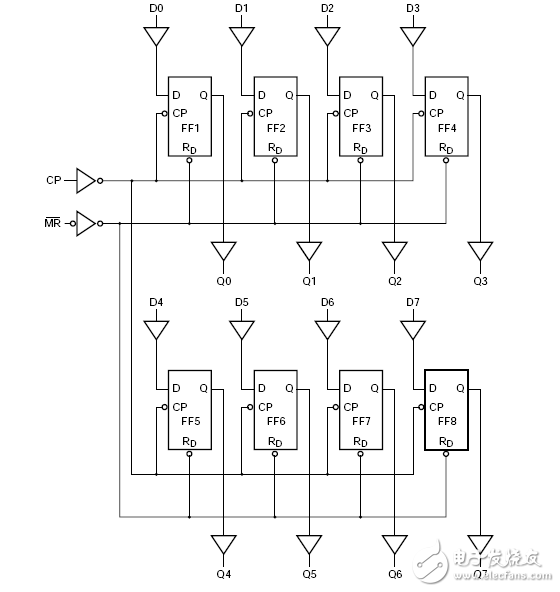

為了更好的理解，我們來看一下它的內部原理圖：
