微電腦時控開關同時接入火線零線。也同時為微電腦時控開關提供工作電源，所以缺一不可。

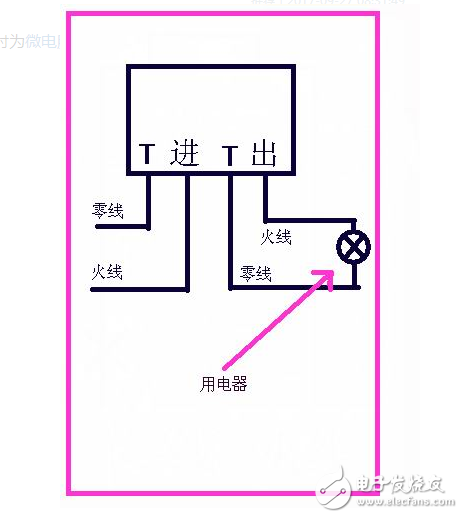

微電腦時控開關它可以在每天內多分幾個時段通斷電，從而實現了電器自動通斷電的時間和長短，它的接線也比較容易，就是零火線的輸入和輸出。

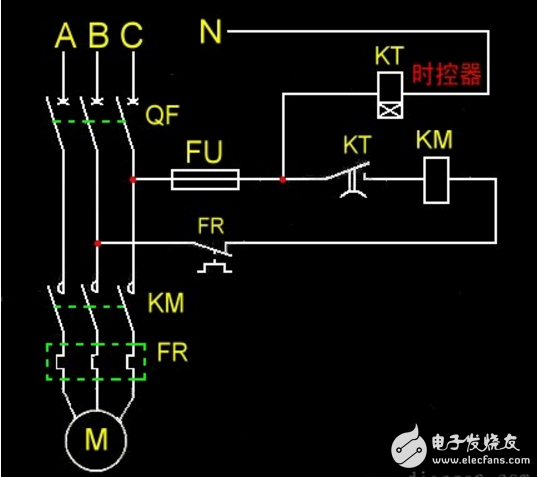

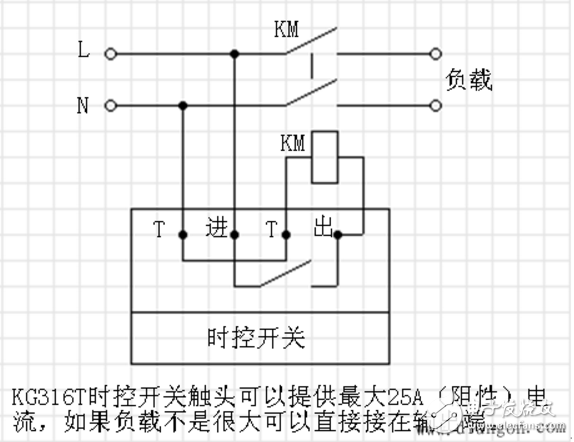

因為時控器暫時沒有專用符號，在此僅以時間繼電器符號暫代。電子式的有電源和輸出4個接頭，2個進電源，2個出負載。

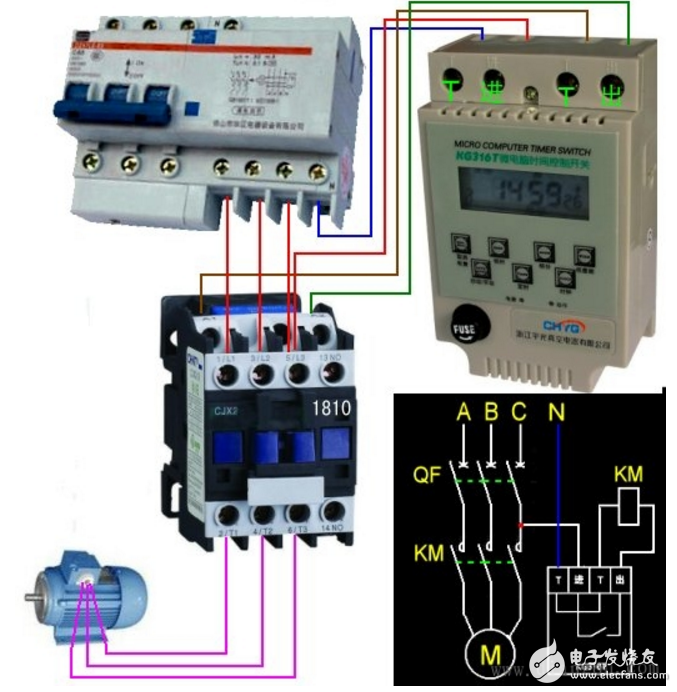

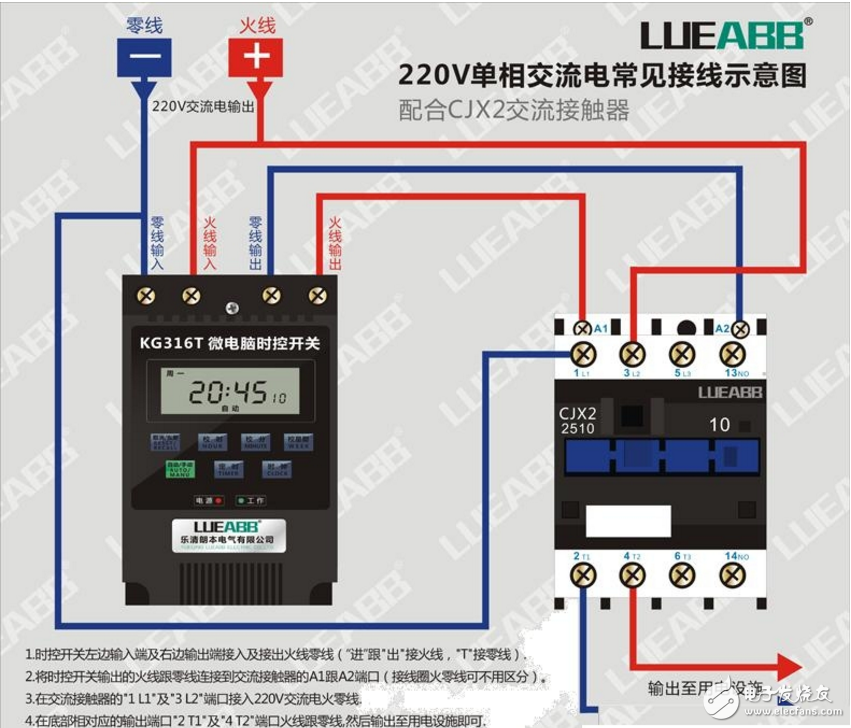

微電腦時控開關接線圖
