空氣開關，又名空氣斷路器，是斷路器的一種。是一種只要電路中電流超過額定電流就會自動斷開的開關?？諝忾_關是低壓配電網絡和電力拖動系統中非常重要的一種電器，它集控制和多種保護功能于一身。除能完成接觸和分斷電路外，尚能對電路或電氣設備發生的短路、嚴重過載及欠電壓等進行保護，同時也可以用于不頻繁地啟動電動機。

本文為大家?guī)碓敿毜目諝忾_關接線方法。

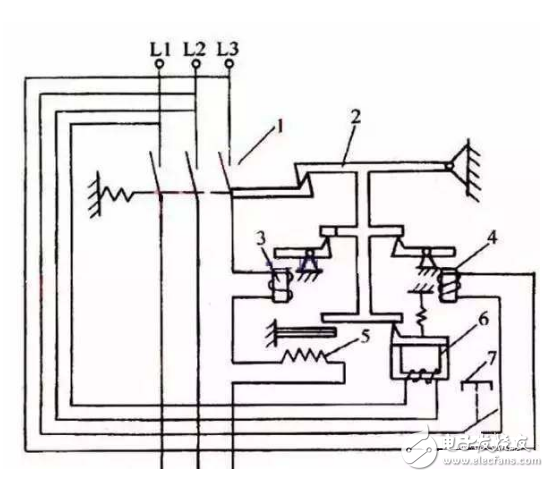

空氣開關接線圖及接線方式

如果從大電表到家里有3根線，紅藍花三色的，可以用一個帶漏電保護的空氣開關做總控開關（A0），另外有三個普通的空氣開關分別控制家里的燈（A1）、空調（A2）、插座（A3）。從正面看，其中A0上方是2個接線樁，右邊的刻了一個N符號，下方也是2個接線樁，右邊的刻了一個N符號；A1、A2、A3是一樣的，上方和下方分別有一個接線樁。

該如何對這些空氣開關進行接線，形成一個安全的線路呢？

接線方法如下：從外面進來的三根電線是這樣區分的：紅色火線（L）、藍色零線（N）、花線是地線（E/PE/G/GND）地線通常是黃綠相間的。如果你要安裝室內電路，那么你室內電路的電線也要相應地使用這三種顏色的導線；開關要正面安裝，上端為進線，下端為出線。一般情況，地線不進開關。

1、接室內線

（1）在下方標有字母N接零線零線（藍色），所有室內的零線都接這里。

（2）在下方A1接照明線（電燈）的火線。

（3）在下方A2接插座線的火線分路。

（4）在下方A3接空調線的火線分路。

2、接進戶線（外面進來的電線）

（1）在上方N接零線（藍色）

（2）在上方L接火線（紅色）

注意：地線不用進入開關。
