KJ004可控硅移相觸發電路

KJ004可控硅移相觸發電路適用于單相、三相全控橋式供電裝置中，作可控硅的雙路脈沖移相觸發。KJ004器件輸出兩路相差180度的移項脈沖，可以方便地構成全控橋式觸發器線路。該電路具有輸出負載能力大，移項性好，正負半周脈沖相位均衡性好、移相范圍寬、對同步電壓要求低，有脈沖列調制輸出端等功能與特點。

一、電路工作原理：

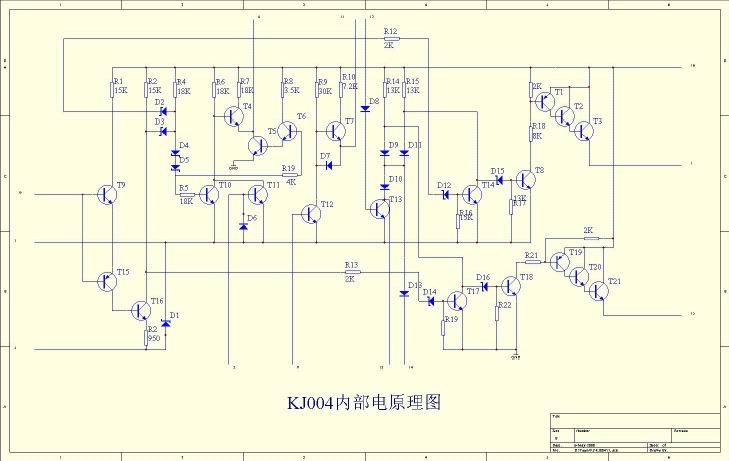

該電路由同步檢測電路、鋸齒波形成電路、偏移電壓、移電壓綜合比較放大電路和功相率放大電路四部分組成。 電路原理見下圖：鋸齒波的斜率決定于外接R6、RW1流出的充電電流和積分C1的數值。對不同的移項控制V1，只有改變R1、R2的比例，調節相應的偏移VP。同時調整鋸齒波斜率電位器RW1，可以使不同的移相控制電壓獲得整個范圍。觸發電路為正極性型，即移相電壓增加，導通角增大。R7和C2形成微分電路，改變R7和C2的值，可獲得不同的脈寬輸出。KJ004的同步電壓為任意值。

二、封裝形式：

該電路采用雙列直插C—16白瓷和黑瓷兩種外殼封裝，外型尺寸按電子工業部部頒標準?！?a target="_blank">半導體集成電路外型尺寸》SJ1100—76

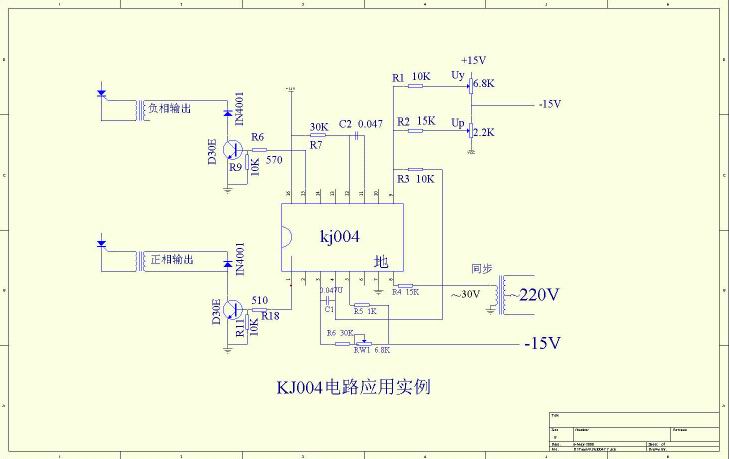

三、典型接線圖及各點波形

同步串聯電阻R4的選擇按下式計算：

R4=（同步電壓/2～３）X1000Ω

各點波形圖如下圖所示：

電參數：

電源電壓：直流+15V、-15V，允許波動±5%（±10%時功能正常）。

電源電流：正電流≤15mA，負電源≤10Ma。

同步電壓：任意值。

同步輸入端允許最大同步電流：6mA（有效值）。

移相范圍≥170°（同步電壓30V，同步輸入電阻15KΩ）。

鋸齒波幅度≥10V（幅度以鋸齒波平頂為準）。

輸出脈沖：（1）寬度：400μs~2ms(通過改變脈寬阻容元件達到)。

（2）幅度：≥13V。

（3）KJ004最大輸出能力100mA（流出脈沖電流）。

（4）輸出管反壓：BVCEO≥18V（測試條件Ie≤100μA）。

正負半周脈沖相位不均衡≤±3°。

使用環境溫度為四級：C:0~70℃ R:-55~85℃

E: -40~85℃ M:-55~125℃
