如果你只是想領略一下高壓電火花的魅力，馬克思發生器是一個比較好的選擇。只要幾個電容、電阻，簡單的組合一下，很容易得到幾厘米長的電弧，相當漂亮。

?

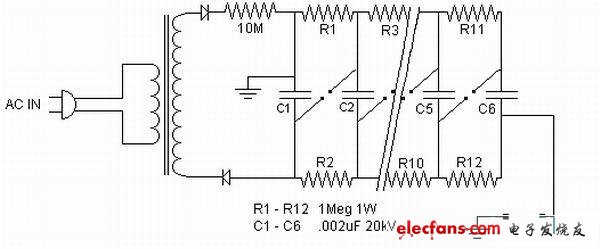

　　下面是一款簡版的馬克思發生器電路圖：

?

　　這款馬克思發生器總共有六級，每一級由0.002uF 20kV的電容和兩個1m歐姆的電阻構成。左邊是一個霓虹燈變壓器(9kV 30mA)，它產生的高壓交流電，通過10個1N4007串聯組成的整流器整為直流電，給并聯的六組電容充電，當電容充到一定電壓的時，就會擊穿電容間的放電尖隙，這時6組電容就變成了串聯的形式，電壓驟增，開始放電，發出很大的聲響并能產生5厘米左右的電弧，大約每2~3秒放電一次。把電容間的放電尖隙改造成球隙，電弧長度還可以大幅度提高，達到15厘米左右。夠簡單吧!

　　簡單組裝：

?

　　放電效果：

?

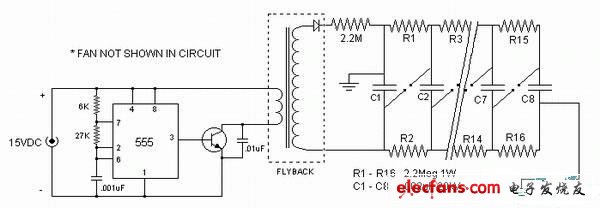

　　下面這款是改進型，主要是將上面的霓虹燈變壓器換成了自制的高壓發生器。它由555時基集成電路和高壓晶體管構造而成，驅動一個電視機用的高壓包，產生12kV~20kV的高壓。

?

　　換成自制的高壓發生器以后，整個體積就袖珍下來了，可以全部裝配在一塊小木板上。需要注意的是高壓晶體管容易發熱，需要配塊大點的散熱片，最好還裝個小小的散熱風扇。這款高壓發生器可以拉出10厘米長的電弧，夠你樂一陣子了!

?

　　往下看，還有款9級的，國人制造。

?

?

　　友情提醒：高壓危險，玩的時候小心點!
