??繪制電氣控制線路圖是積累工作資料的一項重要內容，可采用輔助繪圖軟件提高工作效率。AutoCAD2006是常用的電氣輔助設計軟件之一。利用AutoCAD2006的工具選項板，將電氣圖常用電氣圖形文字符號定制在工具選項板中，提高電氣圖繪制速度。
????????圖形符號繪制
????????交流接觸器主觸頭的圖形文字符號定制時先設計主觸頭圖形尺寸，為了與其它電器元件對應尺寸一致，尺寸參考設計為：基本間距M=4.8mm，傾角a=30°，觸頭觸點直徑d=1.6mm，其余線間距取0.75M、1.5M等。
 |
|
接觸器主觸頭圖形尺寸 |
????????電氣圖常用圖形尺寸設計后，在AutoCAD 2006環境下，繪制電氣圖常用圖形及文字符號，見圖。
 |
|

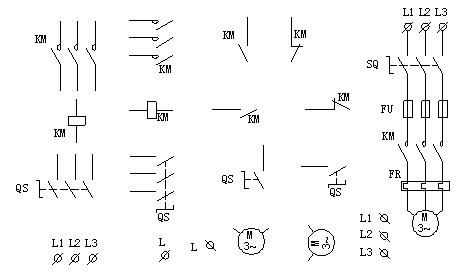

電氣圖部分常用圖形文字符號 |
????????圖形符號塊定義
????????選擇菜單項“繪圖”∣“塊”∣“創建”，即執行block命令進行，在彈出的“塊定義”對話框，按圖設置。
 |
|

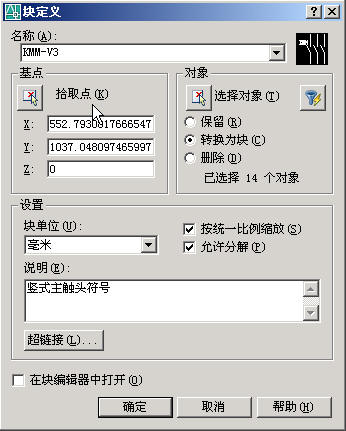

定義塊對話框 |
???????塊的命名應具有一定的含義并方便記憶，例如主觸頭塊名取為KMM-3V（KM表示接觸器，M表示主觸頭， 3表示3極，V表示豎式布置），單擊“拾取點”按鈕后，在AutoCAD繪圖界面中拾取圖中第1條豎線的上端點作為塊基點，自動回到“塊定義”對話框。
????????單選“轉換為塊”單選按鈕，再單擊“選擇對象”按鈕，又回到AutoCAD繪圖界面中。選擇所有接觸器主觸頭圖形后右擊，AutoCAD自動回到“塊定義”對話框，填寫說明文字后單擊對話框中的“確定”按鈕，完成塊定義。
????????所有電氣圖常用圖形文字符號塊定義完成后，給文件取名（例如取名為電器圖形文字符號庫），然后保存到磁盤（如存在D盤）。
????????定制工具選項板
????????選擇菜單項“工具” ∣“設計中心”，或單擊標準工具欄上“設計中心”快捷按鈕，AutoCAD2006彈出“設計中心”窗口。
 |
|

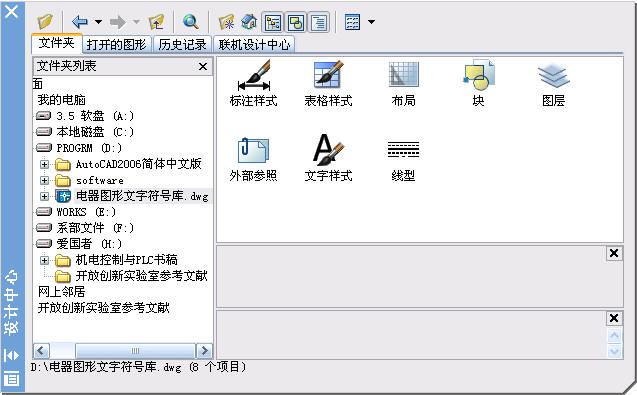

顯示命名對象項 |
???????在窗口左邊的文件列表夾中找到“電器圖形文字符號庫.dwg”文件，窗口右邊會顯示對應的命名對象項，右擊文件名“電器圖形文字庫.dwg”文件，從彈出的快捷菜單中選擇“創建工具選項板”，即可在工具板中創建新選項卡。
????????創建電器圖庫選項板后，在工具選項板上右擊，在彈出的快捷菜單中選擇“重命名選項板”，將該選項板命名為“電氣”，選取某一圖形文字符號，將之拖到AutoCAD繪圖界面中，就可將該電氣圖形文字符號插入到當前圖形。
|
創建后的電器圖庫工具選項板 |
