場效應管管腳圖

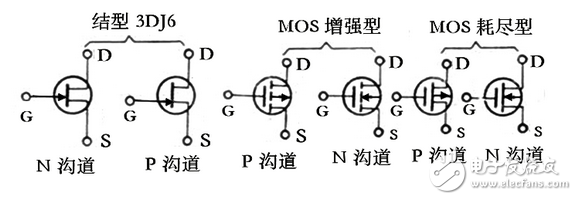

部分場效應管的管腳排列如圖1。此外，我們］可利用萬用表Rx1k檔判別結型場效應管電極，黑表筆碰觸一個電極，紅表筆依次碰觸另外兩個電極，若兩次測出的阻值都很大，則是P溝道且黑表筆接的是柵極。反之，兩次阻值均很小，則是N溝道，黑表筆接的也是柵極，但此法不能用于測絕緣柵場效應管。
圖1部分場效應管管腳排列

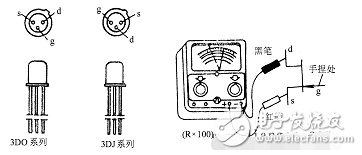

另外，還可用萬用表估測結型場效應管的放大能力，如圖2。手捏住柵極后，表針會向左擺動（或向右），但只要有明顯擺動說明此管有放大能力，擺動小，放大能力弱。由于測量進g-結電窄上充有少量電荷，每次測量后要將g-s間短路一下，否則再次測可能表針不動。
? ? ? ? 對于大功率場效應管，如圖6-6 （a）所示，從左至右，管腳排列基本為G、D、S極（散熱片接D極）：采用絕緣底板模塊封裝的特種場效應管通常有四個管腳，如圖2示，上面的兩個通常為兩個S極（相連），下面的兩個分別為G、D極；采用貼片封裝的場效應管，如圖2示，散熱片是D極，下面的三個腳分別是G、D、S極。
