在嵌入式電路中，三極管一般作為開關器件和功率器件使用，下面就從這兩個方面講解嵌入式中三極管基礎電路的設計。
開關器件
在嵌入式電路中經常使用IO口來控制某些電路的開關功能，此時三極管可作為開關器件來使用。作為開關器件使用時需使用開關三極管如9014和9015等小功率器件，此時三極管處于飽和狀態?，F(xiàn)舉一例來說明該類電路特點：

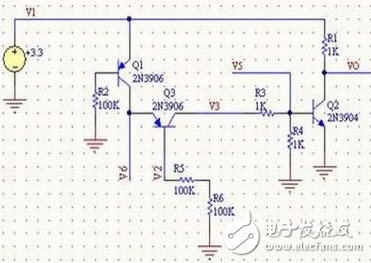

為仿真電路圖不是很完整，該電路為晶振關閉功能電路，其中VO接MCU晶振輸入端如（XIN）。
若Q1和Q3基極同時為低時，Q2導通而使得VO為0造成晶振停振關閉處理器。我們分析R3和R4（實際電路470K）使得Q2和Q3處于飽和態;Q3為Q1集電極負載，調整R5阻值時可控制Q1處于飽和態或放大態。要使Q2基極導通必須使Q1提供足夠大電流才滿足條件，只有Q1處于放大態才滿足條件;

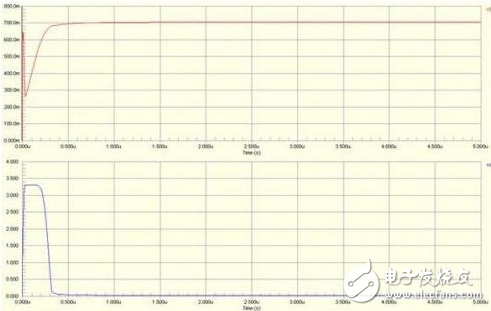

R5=100K時，仿真圖如下：

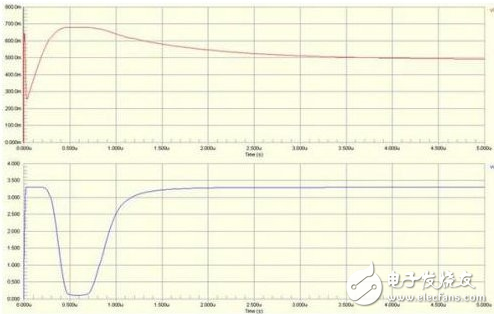

R5=470K時，仿真圖如下：
通過以上分析可以得出只有當電流足夠大時才能使Q2導通而關閉晶振，以上是一個較復雜的組合開關電路。
