有關(guān)實(shí)驗(yàn)結(jié)果如下：

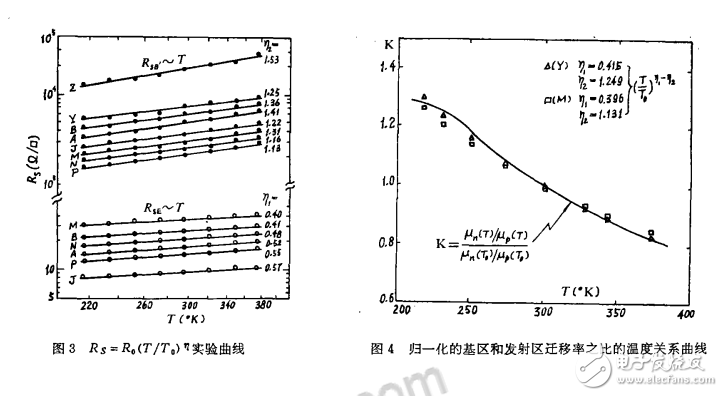

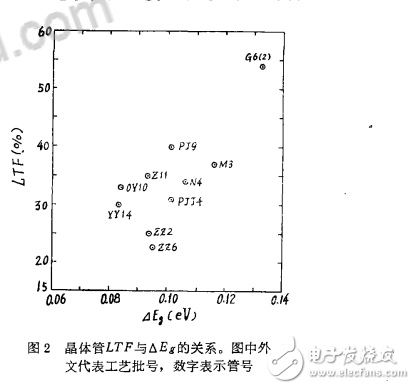

1.禁帶變窄量0Eg 對(duì)hpe溫度特性的影響，參見圖1和圖2。從中可以看出，OEg愈大（發(fā)射區(qū)摻雜愈重），hpz隨溫度變化愈快，其溫度系數(shù)B和低溫下降

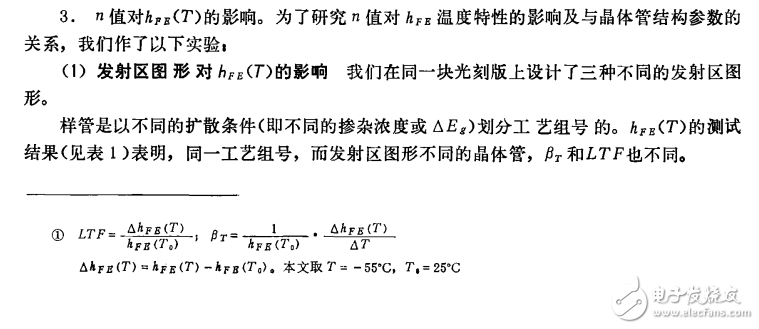

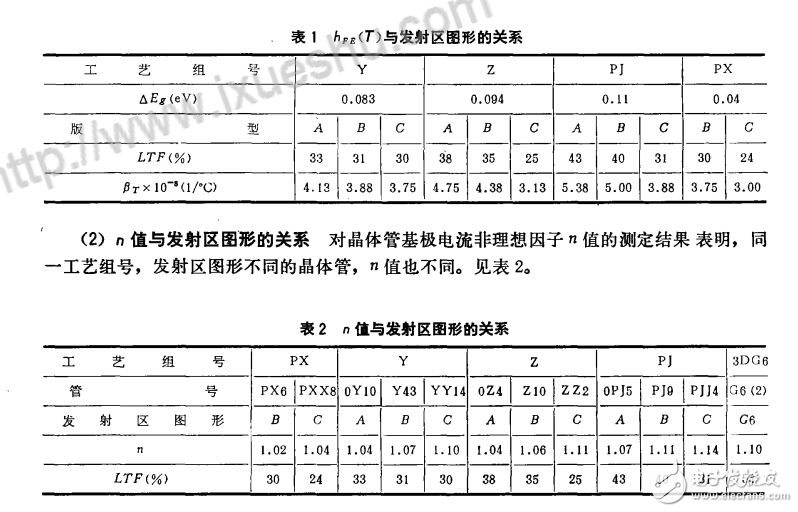

以上實(shí)驗(yàn)證明了基極電流非理想因子n對(duì)hpg 溫度特性確有明顯的影響。實(shí)驗(yàn)還發(fā)現(xiàn)n值與發(fā)射區(qū)圖形有關(guān)。
這些實(shí)驗(yàn)結(jié)果與前述理論分析一致，因此，以確信增加n 值對(duì)改善hpr 溫度特性行之有效。當(dāng)然，n 值增加要適當(dāng)，以保證hpe（Ic）的良好線性。

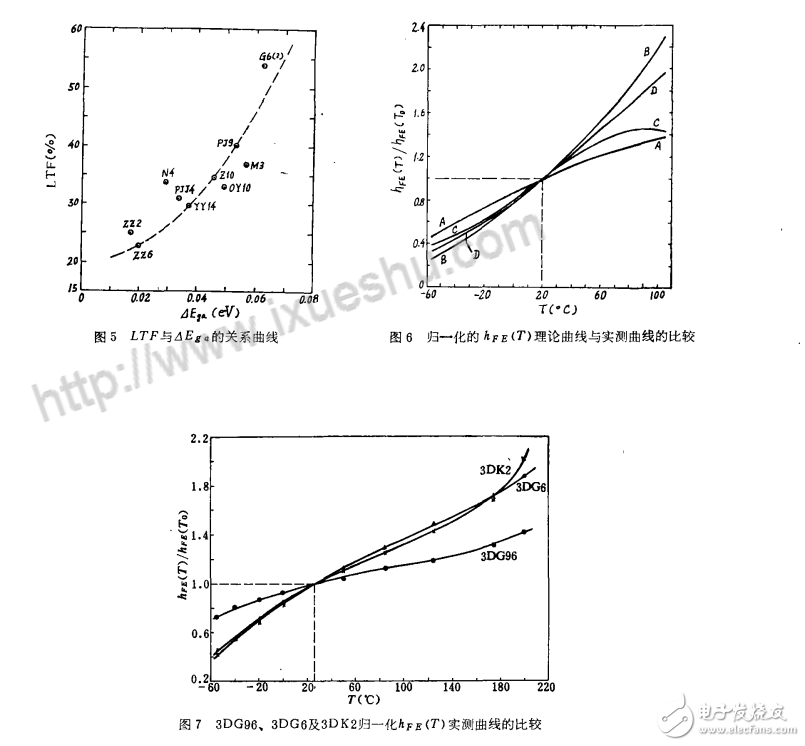

為了考查OEza 的物理意義，將圖2的測試數(shù)據(jù)按照LTF-OEg.關(guān)系重畫于圖5?？梢钥闯?，LTF 數(shù)據(jù)點(diǎn)的分布比圖2 （LTF-OEg）更有規(guī)律性，即LTF 隨OEg.的減小而迅速下降。這再次說明了在hpe（T）表達(dá)式中，用OEga 取代OEg是正確的，，它綜合反映了OEg和n值兩方面的影響。
圖6給出了分別按式（2）、（3）和（13）計(jì)算的hpz（T）/hpe（T）溫度特性曲線B、D、C，及它們與實(shí)測曲線A 的比較。
可以看出，計(jì)及非理想因子n 的式（13） 與實(shí)測值最相近。
