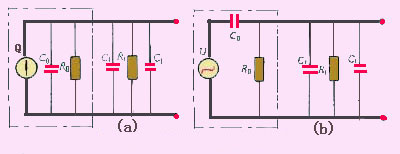

壓電元件等效電路。( 說明) | |
| 壓電元件等效為一個電荷源Q和一個電容器C0的等效電路 |
也可等效為一個電壓源U和一個電容器C0串聯的等效電路 |
|
| |
|
其中Ra為壓電元件的漏電阻。工作時，壓電元件與二次儀表配套使用必定與測量電路相連接，這就要考慮連接電纜電容Ca、放大器的輸入電阻Ri和輸入電容Ci。 | |
??? ? 由于不可避免地存在電荷泄漏，利用壓電式傳感器測量靜態或準靜態量值時，必須采取一定措施，使電荷從壓電元件經測量電路的漏失減小到足夠小的程度；而在作動態測量時，電荷可以不斷補充，從而供給測量電路一定的電流，故壓電式傳感器適宜作動態測量。
壓電元件常用的結構形式
???? 在實際使用中，如僅用單片壓電元件工作的話，要產生足夠的表面電荷就要很大的作用力，因此一般采用兩片或兩片以上壓電元件組合在一起使用。由于壓電元件是有極性的，因此連接方法有兩種：并聯連接和串聯連接。
|
壓電元件并聯連接和串聯連接 | |
|
| |
| 并聯連接：兩壓電元件的負極集中在中間極板上，正極在上下兩邊并連接在一起，此時電容量大，輸出電荷量大，適用于測量緩變信號和以電荷為輸出的場合。 | 串聯連接：上極板為正極，下極板為負極，在中間是一元件的負極與另一元件的正極相連接，此時傳感器本身電容小，輸出電壓大，適用于要求以電壓為輸出的場合，并要求測量電路有高的輸入阻抗。 |
