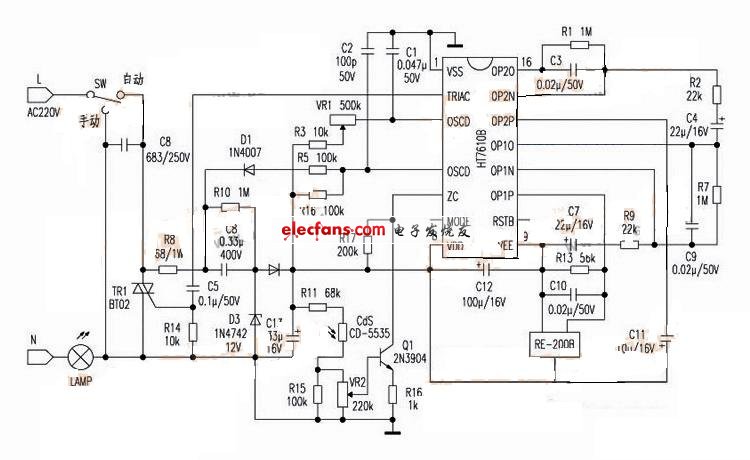

人體感應開關采用了專用感應集成電路ＨＴ７６１０Ｂ，外圍電路簡潔，性能頗佳，可靠性高。當開關ＳＷ置于“自動”位置時，ＲＥ－２００Ｂ將感應到的人體釋放的紅外線轉換成微弱的電信號送至ＨＴ７６１０Ｂ的{11}腳，經內部二級放大和阻容選頻網絡選頻后，在{20}腳輸出０．３～３Ｈｚ的交變信號，當此信號幅度大于２Ｖ時，{2}腳就會輸出一個與交流電源電壓同步的方波電壓，驅動雙向可控硅過零觸發導通，點亮電燈?；贖T7610B的人體感應開關具體電路圖如下所示：
?
