隨著高級駕駛員輔助系統（ADAS）促成自動駕駛，對機器視覺、查看、并行處理和數據記錄的聚合視頻傳感器數據多副本的需求越來越多。

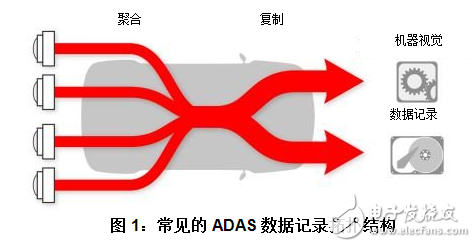

　　前置機器視覺攝像頭更是需要多個副本，但它將很快適用于自主車輛的附加攝像頭、雷達和光線檢測/測距（LIDAR）傳感器。數據記錄是一個當今非常常見的復制應用（圖1）。在機器視覺應用中，通常記錄某些行車狀況的原始傳感器數據，以用于未來分析。這種情況下，擁有聚合原始傳感器數據的第二副本，并將其用于數據記錄，是大有裨益的；而另一個副本則用于機器視覺處理。

　　復制聚合傳感器數據

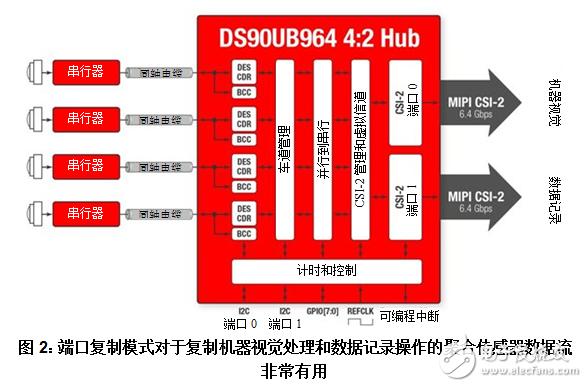

　　數據復制可在視頻路徑中的不同位置進行?？赏ㄟ^單獨的電纜將每個傳感器連接到機器視覺和數據記錄電子控制單元（ECU），但這種方式使所需電纜的數量增加一倍。相反，在傳感器數據聚合之后拆分?jǐn)?shù)據反而變得更簡單。例如，DS90UB964-Q1四通道解串器集線器可聚合最多四個不同傳感器的原始數據，并創建兩個組合數據副本，且無需諸如分離器和橋接芯片等的外部組件。機器視覺算法（例如對象識別）可以處理一個流，而另一個流被記錄到數據記錄存儲器中（圖2）。連接的傳感器無需全部相同；組合不同類型、分辨率和速度的多個傳感器可實現真正的傳感器融合系統。例如，可以合并不同幀速率的攝像機組合和單獨雷達傳感器的數據。

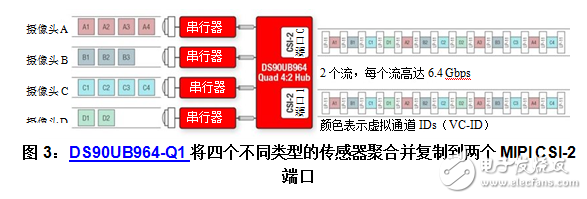

　　圖3所示為四攝像頭系統，具有由彩色塊所示的不同數據速率。聚合數據在移動工業處理器接口（MIPI）攝像頭串行接口（CSI）-2端口0和1兩者處呈現。CSI-2總線具有“突發性”，意味著其以固定數據速率運行、將發送數據為可用狀態，并且當機器空閑時恢復到低功率（LP）狀態。因此，傳感器速度可在不改變ECU處理器時序的條件下進行變化。即使傳感器鏈路以獨立頻率運行，解串器集線器在單個參考時鐘上也可將數據提供給片上系統（SoC）處理器，從而簡化系統時序。

　　DS90UB964-Q1支持MIPI CSI-2虛擬通道ID重映射。虛擬通道在聚合流中分離傳感器數據，使得處理器可以容易地確定各個分組來自哪個傳感器，而不必在位填充方法中計數位。處理器簡單地讀取數據頭中的虛擬ID（VC-ID）字段以確定虛擬通道地址。若傳感器已使用相同的VC-ID，則它們可以被重新映射到未使用的VC-ID，以區分輸入數據。憑借高達1.6Gbps/通道，每端口總共有6.4Gbps帶寬可用于支持4 + 1MP/60fps、2MP/30fps或衛星雷達傳感器——或不同傳感器的組合。

　　結論

　　數據記錄將在ADAS，特別是自主駕駛應用中發揮越來越重要的作用。傳感器數據聚合后，復制傳感器數據通常最有效。新產品集成了復制功能，無需使用外部分離器，為未來汽車ADAS應用帶來了新的架構可能性。
