電荷藕合器件圖像傳感器CCD（Charge Coupled Device），它使用一種高感光度的半導體材料制成，能把光線轉變成電荷，通過模數轉換器芯片轉換成數字信號，數字信號經過壓縮以后由相機內部的閃速存儲器或內置硬盤卡保存，因而可以輕而易舉地把數據傳輸給計算機，并借助于計算機的處理手段，根據需要和想像來修改圖像。

ccd傳感器工作原理

　　CCD傳感器是一種新型光電轉換器件，它能存儲由光產生的信號電荷。當對它施加特定時序的脈沖時，其存儲的信號電荷便可在CCD內作定向傳輸而實現自掃描。它主要由光敏單元、輸入結構和輸出結構等組成。它具有光電轉換、信息存貯和延時等功能，而且集成度高、功耗小，已經在攝像、信號處理和存貯3大領域中得到廣泛的應用，尤其是在圖像傳感器應用方面取得令人矚目的發展。

?

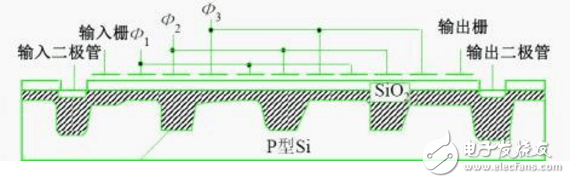

　　當光照射到ＣＣＤ硅片上時，在柵極附近的半導體體內產生電子－空穴對，其多數載流子被柵極電壓排開，少數載流子則被收集在勢阱中形成信號電荷。當向SiO2表面的電極加正偏壓時，P型硅襯底中形成耗盡區（勢阱），耗盡區的深度隨正偏壓升高而加大。其中的少數載流子（電子）被吸收到最高正偏壓電極下的區域內，形成電荷包（勢阱）電荷轉移的控制方法，類似于步進電極的步進控制方式。也有二相、三相等控制方式之分。下面以三相控制方式為例說明控制電荷定向轉移的過程。

?

　　三相控制是每一排像素上有三個金屬電極P1，P2，P3，依次施加三個相位不同的脈沖，使得每排電極下電荷包向一側移動。

　　隨著控制脈沖的分配，電荷包從一側轉移到最終端，由輸出二極管收集后送給放大器處理，實現電荷移動。當各排電荷全部移出感應區即掃描完成一幅畫面，這些電荷最終以二進制的形式存儲或修改。

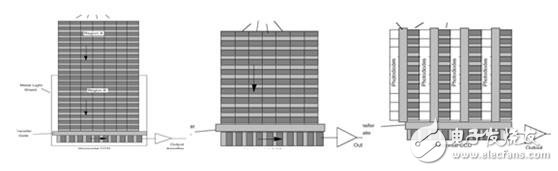

　　以上是從微觀方面介紹了CCD圖像傳感器中核心原件感官電路的原理，在宏觀方面按照結構又可分為兩類：CCD線列圖像傳感器和CCD面陣圖像傳感器，它們在結構方面的差異導致了用途的不同，但原理一樣，都是利用了CCD的光電轉換和電荷轉移的雙重功能制成， 線陣CCD：用一排像素掃描過圖片，做三次曝光——分別對應于紅、綠、藍 三色濾鏡，正如名稱所表示的，線性傳感器是捕捉一維圖像。而CCD面陣圖像傳感器有呈二維矩陣排列的感光單元——感光區、信號存儲區和輸出轉移部分組成，根據傳輸和讀出的結構方式不同又分為：行傳輸、幀傳輸、行間傳輸?shù)取?/p>
