PTC (正溫度系數)熱敏電阻器

本文介紹各類PTC (正溫度系數)熱敏電阻器的資料及參數.

1.溫度補償用、限流用PTC熱敏電阻器

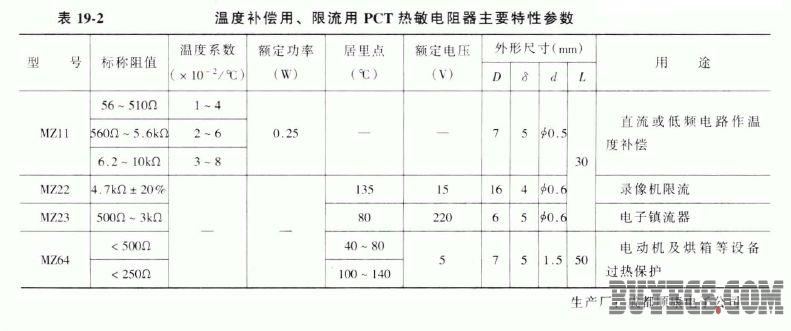

該熱敏電阻器的外形如圖所示，其主要特性參數見表。

?

?

2.MZ2型節能燈軟啟動用熱敏電阻器

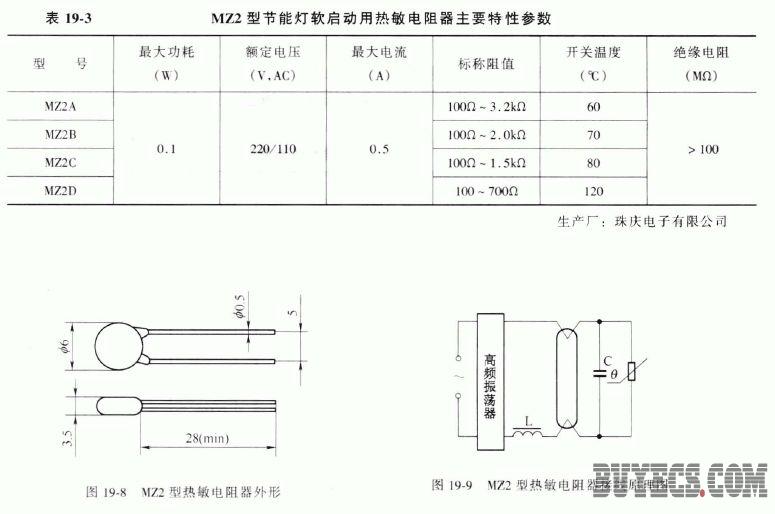

MZ2型節能燈軟啟動用熱敏電阻器的主要特性參數見表19-3，其外形及接線原理圖分別見下兩圖.

?

3.加熱用PTC熱敏電阻器

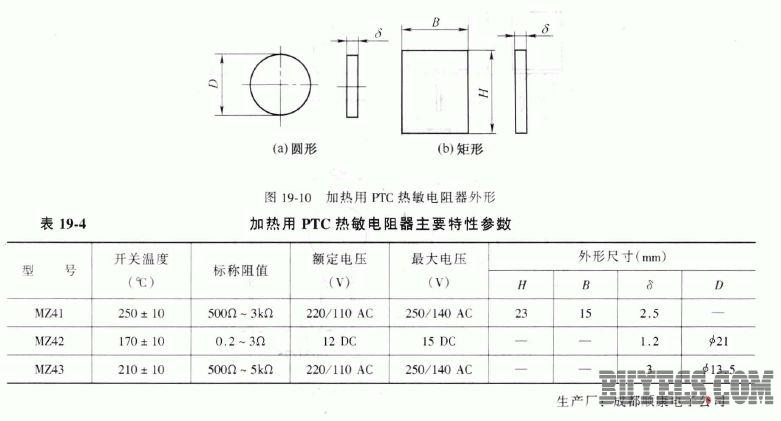

加熱用PTC熱敏電阻器用作加熱元件，具有發熱功率大、老化性能好、耐電壓高及使用壽命長等特點。該類產品可用作暖風機、卷發器、驅蚊器及各種小型加熱器的自控加熱元件。加熱用PTC熱敏電阻器的外形如圖所示，其主要特性參數見下表。

?

4消磁PTC熱敏電阻器

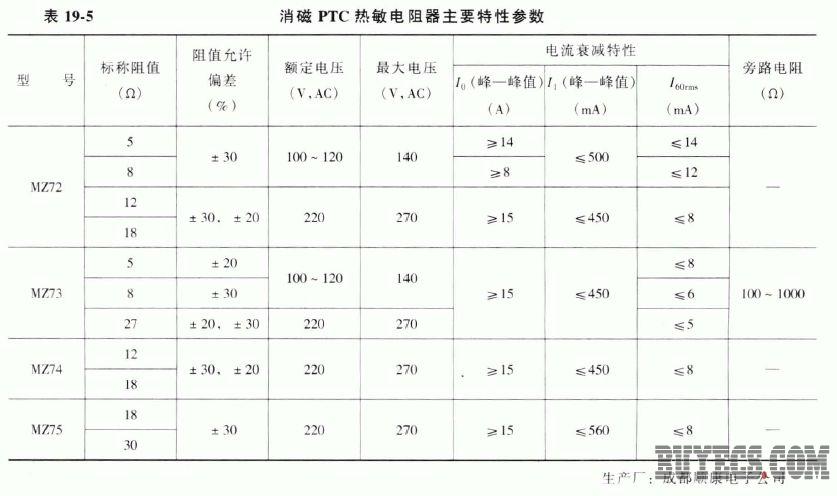

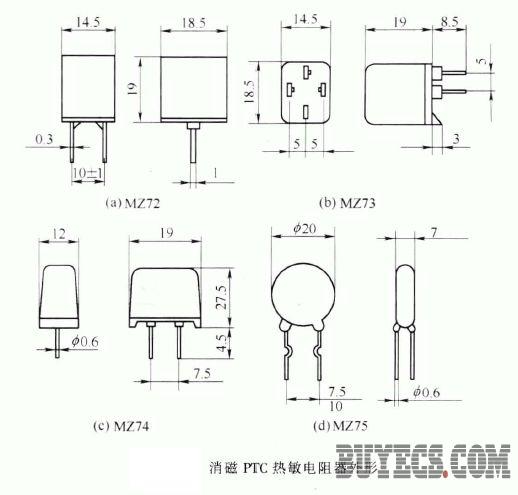

消磁PTC熱敏電阻器適用于彩色電視機消磁電路。該產品具有耐壓高、殘余電流小、功耗低、使用壽命長、阻燃外殼及使用安全可靠等特點。消磁PTC熱敏電阻器的主要特性參數見下表，其外形見圖。

?

?

5.MZ21型過流保護PTC元件

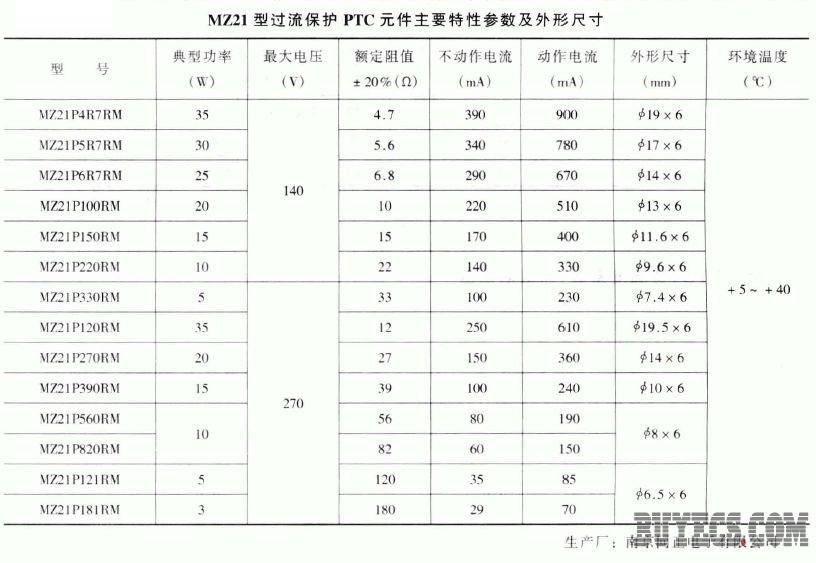

MZ21型PTC元件適用于通信及交流電路過流保護，其主要特性參數及外形尺寸見表。

?

6.MZ92型電動機啟動用熱敏電阻器

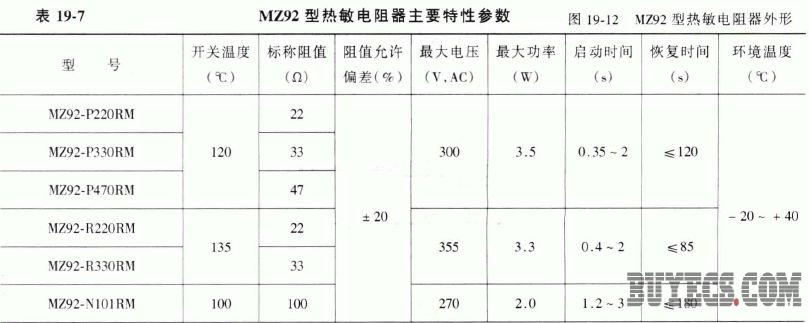

MZ92型熱敏電阻器可作為無觸點開關，用于制冷設備壓縮機及大功率電動機中，具有可靠性高、壽命長的特點。其外形如圖所示.主要特性參數見表。

?

?
?
