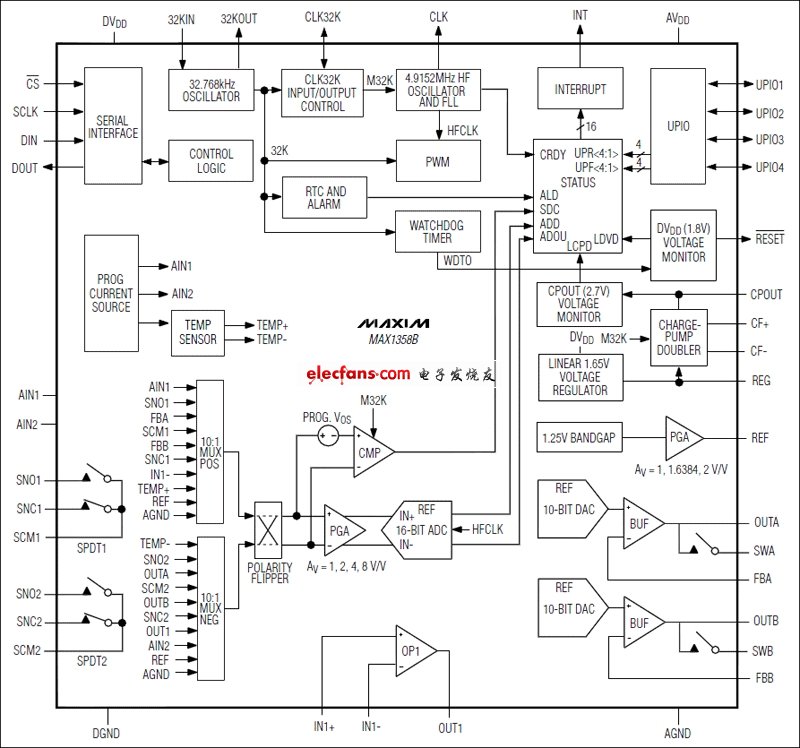

MAX1358B智能數據采集系統(DAS)基于16位、Σ-Δ模數轉換器(ADC)，系統支持的功能使其非常適合基于微處理器(μP)的系統。器件在單個芯片中集成了ADC、DAC、運算放大器、內部可選電壓基準、溫度傳感器、模擬開關、32kHz振蕩器、帶鬧鐘功能的實時時鐘(RTC)、高頻鎖頻環(FLL)時鐘、四個用戶可編程I/O、中斷發生器以及1.8V和2.7V電壓監測器。

　　MAX1358B帶有兩路10:1差分輸入復用器，可接受0至AVDD的信號電平。片上1倍至8倍可編程增益放大器(PGA)用于測量低壓信號，減少了所需的外部電路。

　　MAX1358B采用+1.8V至+3.6V單電源供電，正常工作模式下僅消耗1.15mA電流，休眠模式下電流僅為3μA。MAX1358B帶有兩個DAC以及一路通用運算放大器。

　　串行接口兼容于SPI?/QSPI?或MICROWIRE?，用于上電設置、配置并檢測所有功能模塊的狀態。

　　MAX1358B采用節省空間的40引腳TQFN封裝，工作在商業級(0°C至+70°C)和擴展級(-40°C至+85°C)溫度范圍。

　　關鍵特性

　　+1.8V至+3.6V單電源供電

　　多通道、16位Σ-Δ ADC

　　10sps至477sps可編程轉換速率

　　自失調、系統失調以及增益校準

　　增益為1、2、4或8的PGA

　　單極性和雙極性模式

　　10路輸入差分復用器

　　10位加載-感應DAC

　　通用運算放大器

　　雙通道SPDT和SPST模擬開關

　　可選基準

　　1.25V、2.048V和2.5V

　　內部電荷泵

　　系統支持

　　RTC和鬧鐘寄存器

　　內部/外部溫度傳感器

　　內部振蕩器，帶時鐘輸出

　　用戶可編程I/O和中斷發生器

　　VDD監測器

　　SPI/QSPI/MICROWIRE、4線串行接口

　　節省空間的(6mm x 6mm x 0.8mm)、40引腳TQFN封裝

?

?

?
