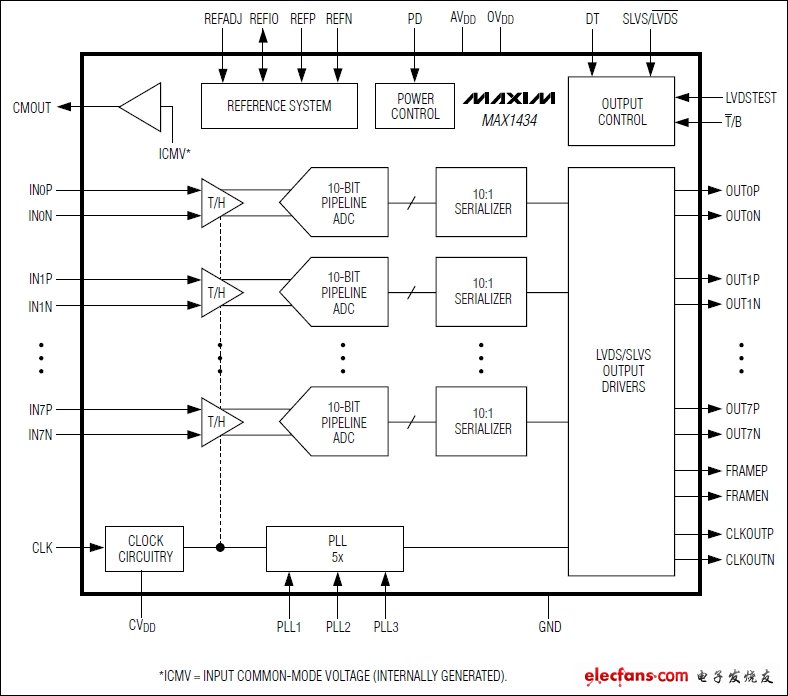

MAX1434是八路、10位模數轉換器(ADC)，具有全差分輸入，流水線架構，可對全差分信號通道進行數字誤差校正。該ADC針對要求低功耗、高動態性能的醫學成像設備和數字通信應用進行了優化。MAX1434采用1.8V單電源供電，功耗僅為767mW (每通道96mW)，輸入頻率5.3MHz時信噪比(SNR)可達61dB (典型值)。除低功耗特性外，MAX1434還為空閑周期提供關斷模式。

　　MAX1434的內部1.24V高精度帶隙基準設置ADC的滿量程輸入范圍。其靈活基準架構支持使用外部基準，以滿足更高精度或不同差分輸入電壓范圍的要求。該基準架構專門針對低噪聲進行了優化。

　　一個單端時鐘用來控制轉換過程。內部占空比均衡器可在較大范圍內補償時鐘占空比的變化。片內PLL生成高速串行低電壓差分信號(LVDS)時鐘。

　　MAX1434具有自對齊的數據、時鐘以及幀對齊信號串行LVDS輸出。輸出數據以二元補碼或二進制格式表示。

　　MAX1434提供50Msps最大采樣速率。該器件提供帶裸焊盤的小型14mm x 14mm x 1mm, 100引腳TQFP封裝，規定用于擴展工業溫度范圍(-40°C至+85°C)。

　　關鍵特性

　　優異的動態性能

　　5.3MHz時的61dB SNR

　　5.3MHz時的84dBc SFDR

　　94dB通道隔離度

　　超低功耗，每通道96mW (正常工作)

　　串行LVDS輸出

　　引腳選擇LVDS/SLVS (可變低壓信號)模式

　　LVDS輸出支持最長30英寸FR-4背板連接

　　針對數字信號完整性的測試模式

　　全差分模擬輸入

　　寬差分輸入電壓范圍(1.4VP-P)

　　片內1.24V精密帶隙基準

　　時鐘占空比均衡器

　　緊湊的、帶裸焊盤的100引腳TQFN封裝

　　可提供評估板(請定購MAX1434EVKIT)
