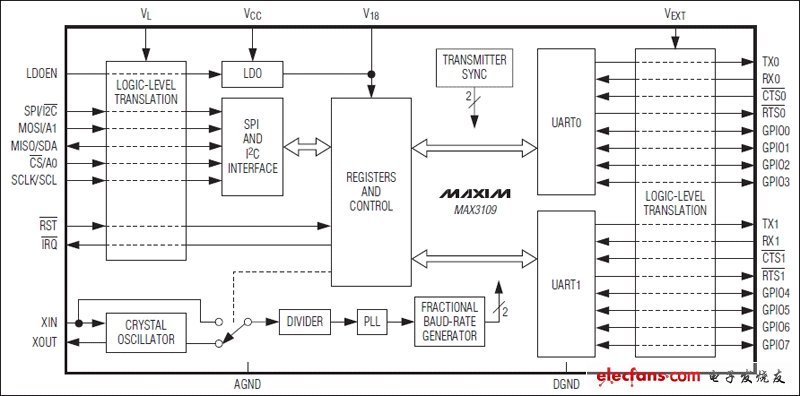

MAX3109先進的雙通用異步接收發送器(UART)的有128字的接收和發送先進先出(FIFO)，它一個高速SPI?或I 2 C控制接口。 2倍和4倍速率模式允許高達24Mbps的數據傳輸速率的最大值。鎖相回路(PLL)和小數波特率發生器允許在波特率編程和參考時鐘選擇高度的靈活性。

　　獨立的邏輯層次上的收發器和控制器接口的翻譯可以方便連接到微控制器的FPGA，和由不同電源電壓供電的收發器。

　　可選的自動硬件和軟件流控制的FIFO中斷觸發卸載低級別從主機控制器活動。自動半雙工可編程建立和保持時間收發器控制允許MAX3109將在如PROFIBUS- DP的高速應用。 128字的FIFO擁有先進的FIFO控制，減少主機處理器的數據流管理。

　　在MAX3109可在一個32引腳TQFN(5mm x 5mm)封裝，并規定工作在-40 ° C至+85 ° C擴展級溫度范圍。

　　關鍵特性

　　高達24Mbps(最大)波特率

　　集成鎖相環和分頻

　　1.71V至3.6V的電源電壓范圍

　　高分辨率可編程波特率

　　SPI的時鐘頻率高達26MHz的

　　快速模式Plus的I 2 C高達1MHz

　　自動，低有效RTS_和CTS_流量控制

　　自動的XON/ XOFF軟件流控制

　　特殊字符檢測

　　9位多點模式數據過濾

　　爵士和和平號投訴IrDASM編碼器/解碼器

　　在控制器和收發器接口靈活的邏輯層次

　　線路噪聲指示

　　發射機同步

　　兩個定時器排到個GPIO

　　8個GPIO靈活20mA的驅動能力

　　寄存器兼容MAX3107，MAX3108和MAX14830

　　小TQFN封裝(5 ×5mm)封裝

?
