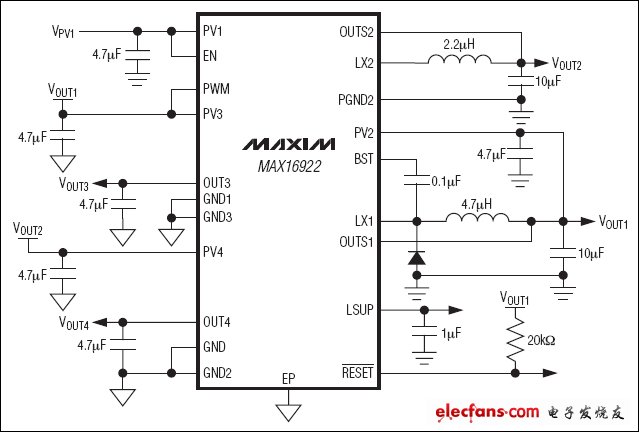

MAX16922電源管理集成電路(PMIC)專為中等電壓汽車應用而設計，在小尺寸封裝中集成了多路電源。器件包含一個高壓降壓轉換器(OUT1)和三個級聯連接的低壓DC-DC轉換器(OUT2、OUT3、OUT4)。OUT1和OUT2是降壓DC-DC轉換器，OUT3/OUT4是線性穩壓器。器件還包含一路復位輸出(/RESET)以及一路高壓使能輸入(EN)。

　　輸出電流為1.2A的高效率、降壓DC-DC轉換器(OUT1)工作在最高28V電壓，具有瞬態電壓高達45V的拋負載保護。輸出電流為600mA的高效率、降壓DC-DC轉換器(OUT2)工作在最高5.5V電壓。兩路300mA LDO線性穩壓器的壓差僅為130mV (典型值)。電源就緒/RESET輸出能夠監測OUT1和OUT2的電壓。

　　OUT1和OUT2采用2.2MHz較快的PWM開關頻率以及小尺寸外部元件。高壓轉換器(OUT1)在輕載時自動進入跳脈沖模式，以避免輸出端發生過壓故障。低壓同步DC-DC轉換器(OUT2)可以工作在強制PWM模式(以避免AM頻帶干擾)或高效率自動PWM模式。

　　MAX16922具有過熱關斷和過流限制功能。器件工作在-40°C至+125°C溫度范圍。

　　關鍵特性

　　1.2A、高效率、2.2MHz DC-DC轉換器

　　3.7V至28V工作電壓范圍

　　具有45V拋負載保護

　　輸出電壓范圍：3.0V至5.5V

　　600mA、高效率、2.2MHz DC-DC轉換器

　　2.7V至5.5V工作電壓范圍

　　輸出電壓范圍：1.0V至3.9V

　　180°錯相工作方式

　　強制PWM和自動PWM工作模式

　　LDO線性穩壓器

　　OUT3：1.0V至4.15V、300mA輸出

　　OUT4：1.0V至4.15V、300mA輸出

　　獨立輸入可提高效率

　　使能輸入

　　/RESET輸出可監測OUT1和OUT2

　　過熱及短路保護

　　器件采用

　　5mm × 5mm × 0.8mm、20引腳TQFN-EP封裝

　　4.5mm × 6.5mm、20引腳TSSOP-EP封裝
