MAX2548四波段、RF至比特流直接變頻接收器，設計用于1倍(3.84Mcps)和2倍(7.68Mcps) TDD-WCDMA系統。該器件可工作于915MHz至921MHz、1900MHz至1920MHz、2010MHz至2025MHz以及2050MHz至2082MHz波段。

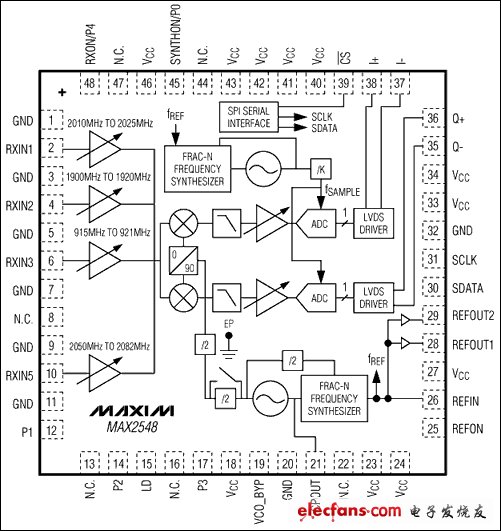

MAX2548采用獨特的RF至比特流架構，集成了四個LNA、基帶抗混疊濾波器、可編程基帶放大器、寬動態范圍的I和Q Σ-Δ模/數轉換器(ADC)、用于產生本振(LO)的分?jǐn)?shù)N分頻頻率合成器以及用于產生采樣時鐘的分?jǐn)?shù)N分頻頻率合成器。采用1位數字Σ-Δ轉換器對I、Q比特流進行調制，通過LVDS接口將數據傳輸至基帶處理器/DSP。所有十進制編碼、補償和通道濾波均在數字域完成，符合MAX-PHY數字部分的規定。通過3線串行接口加載數據，可選擇所要求的工作模式。
MAX2548工作于-40°C至+85°C擴展級溫度范圍，采用帶有裸焊盤(EP)的7mm x 7mm x 1.4mm fcLGA封裝。
關鍵特性
完整的RF輸入至數字比特流輸出接收子系統
支持1倍(3.84Mcps)和2倍(7.68Mcps) TDD-WCDMA應用，工作于以下波段：
915MHz至921MHz
1900MHz至1920MHz
2010MHz至2025MHz
2050MHz至2082MHz
MAX-PHY數字Rx接口，提供1位I和Q比特流
配合MAX2598發送器組成完整的兩芯片TDD-WCDMA解決方案
寬動態范圍Σ-Δ ADC簡化AGC設計(具有可切換的增益狀態)
片內N分頻頻率合成器用于產生LO和采樣時鐘
兩路經過緩沖的參考輸出用于驅動發送器IC和基帶/DSP
