MAX2557直接變頻、RF至比特?zé)o線接收器專門針對頻段II和V的HSPA-FDD femto基站應用而設計。器件具有專用的接收通道，用于監控兩種頻段中的下行鏈路活動。MAX2557還提供美國蜂窩電話和美國PCS頻段的GSM監測功能。

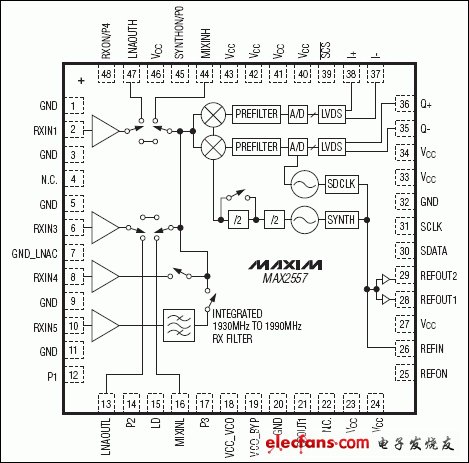

　　MAX2557獨特的RF至比特架構集成了4路LNA (帶有內部匹配至50Ω的輸入/輸出)、正交混頻器、基帶抗混疊濾波器、可編程增益RF和基帶放大器、分?jǐn)?shù)N頻率RF合成器、RF VCO、產生ADC采樣時鐘的分?jǐn)?shù)N頻率合成器以及高動態范圍I/Q連續時間Σ-Δ ADC。Σ-Δ調制器將I和Q模數轉換至1位數字流。采用可編程的類LVDS接口和分?jǐn)?shù)N時鐘發生系統將數據傳輸至基帶/DSP，最終的抽樣、均衡和數字通道濾波均在MAX-PHY數字域進行。Maxim提供數字IP模塊。MAX2557的工作模式可通過3線串行總線進行編程。

　　MAX2557工作在-40°C至+85°C擴展級溫度范圍內，采用帶裸焊盤(EP)的7mm x 7mm x 1.4mm fcLGA封裝。

　　關鍵特性

　　完整的RF至數字比特輸出無線接收子系統

　　支持

　　HSPA-FDD頻段II和V上行鏈路

　　HSPA-FDD頻段II和V下行鏈路監測

　　美國蜂窩電話和PCS頻段的GSM監測

　　TS25.104兼容

　　兼容UMTS1900和UMTS850干擾環境

　　高動態范圍連續時間Σ-Δ ADC，在增益切換狀態下可以很方便地實現AGC

　　MAX-PHY數字Rx接口，帶單位I/Q比特流，無模擬信號

　　片上分?jǐn)?shù)N頻率合成器，用于產生LO和采樣時鐘

　　雙緩沖基準輸出，用于驅動發送IC和基帶DSP

　　由串行接口控制的可編程滿擺幅輸出GPO引腳，用于外部元件控制

　　工作模式可通過3線串行接口完全控制，無需模擬控制信號

?
