　　MAX9928F/MAX9929F是低成本、單/雙向、高邊電流檢測放大器，可理想用于筆記本電腦、手機及其它便攜設備的電池充、放電電流檢測。這些器件具有較寬的輸入共模電壓范圍(-0.1V至+28V)，20μA低電源電流，VOS小于0.4mV，增益精度優于1.0%。輸入共模范圍與電源電壓無關，可確保電源對地短路時電流檢測信息仍然準確。

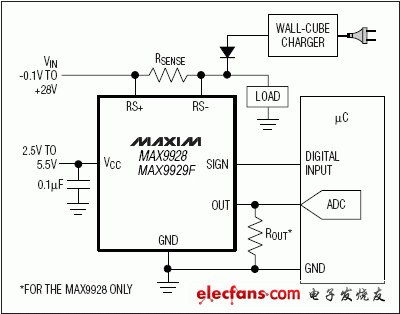

　　MAX9928F電流輸出分別提供5μA/mV跨導。利用一個外部電阻可將輸出電流轉換電壓，支持可調增益，使輸入檢測電壓與ADC最大輸入擺幅匹配。MAX9929F的電壓輸出集成了10kΩ輸出電阻，分別具有50V/V固定電壓增益。

　　數字SIGN輸出用來指示電流流動的方向，使用戶可以充分利用ADC輸入范圍來測量充、放電電流。

　　MAX9928F/MAX9929F工作在-40°C至+125°C汽車級溫度范圍，采用6焊球UCSP? (1mm x 1.5mm)及8引腳μMAX?封裝。UCSP封裝與MAX4372_EBT兼容。

　　關鍵特性

　　較寬的輸入共模電壓范圍(-0.1V至+28V)，與電源電壓無關

　　2.5V至5.5V工作電壓范圍

　　20μA靜態電源電流

　　0.4mV (最大值)輸入失調電壓

　　增益精度高于1% (最大值)

　　SIGN輸出用來指示電流流向

　　提供跨導和增益兩種版本

　　5μA/mV (MAX9928F)

　　50V/V (MAX9929F)

　　與UCSP封裝的MAX4372引腳兼容

　　采用超小尺寸3 x 2 UCSP (1mm x 1.5mm)及8引腳μMAX封裝
