7805是我們最常用到的穩壓芯片了，使用方便，用很簡單的電路即可以輸入一個直流穩壓電源,他的輸出電壓恰好為5v，剛好是51系列單片機運行所需的電壓，他有很多的系列如ka7805，ads7805，cw7805等，性能有微小的差別,用的最多的還是lm7805。
?
其中1接整流器輸出的+電壓，2為公共地(也就是負極)，3就是我們需要的正5V輸出電壓了。
?
?

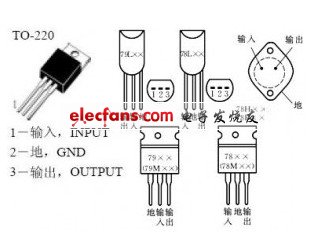

7805引腳圖及其作用
